德國PDSG　AIAcompact 局部放電分析儀

型號：AIAcompact 局部放電分析儀

品牌：德國PDSG

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國PDSG

PMDT is the global power industry's most capable and advanced resource for On-Line Partial Discharge Test Equipment and testing services. O...[查看更多]

瀏覽過此產品的用戶最終購買了

AIAcompact 局部放電分析儀

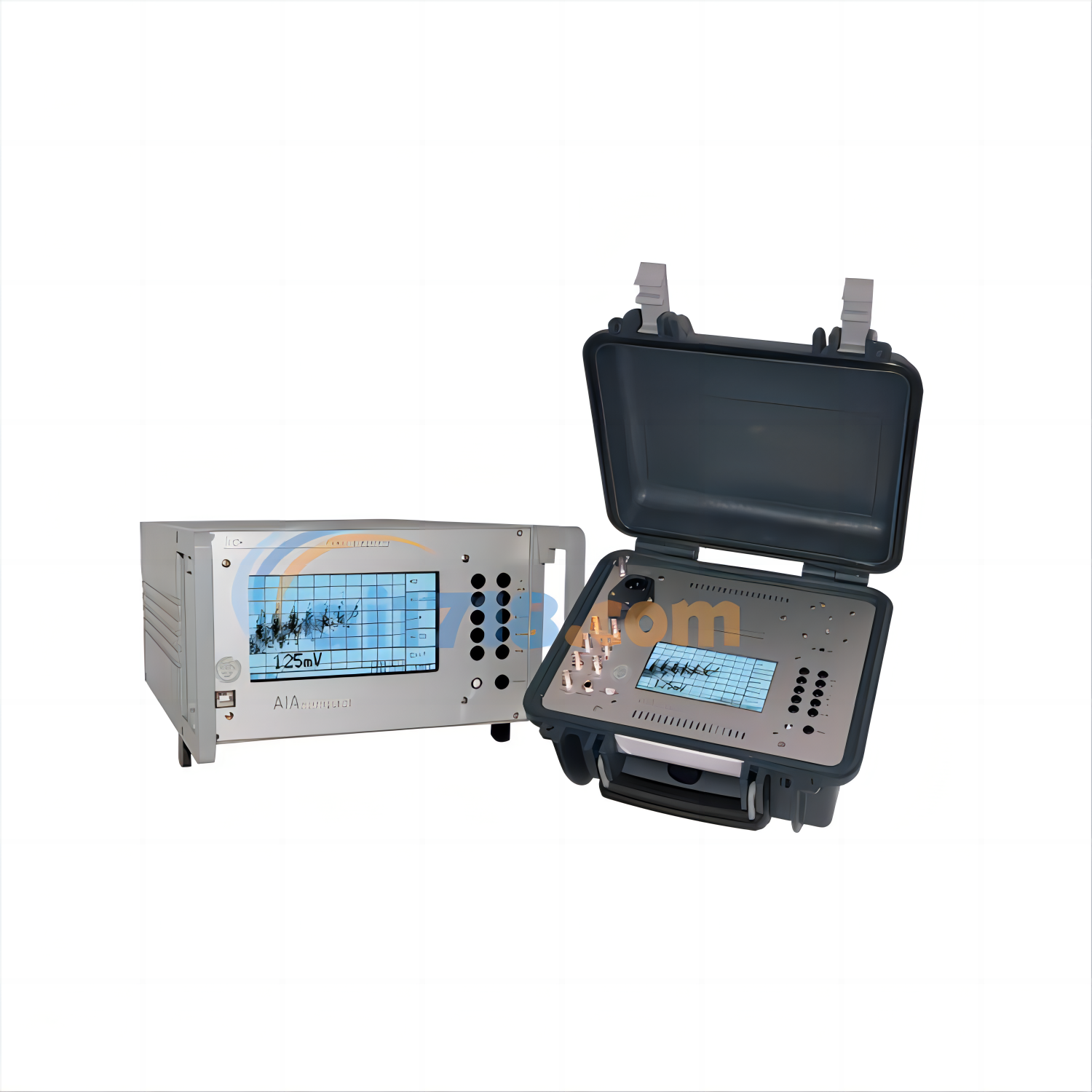

德國PDSG AIAcompact 局部放電分析儀由愛儀器儀表網代理，AIAcompact,適用于各電壓等級的氣體絕緣金屬封閉開關設備（GIS）的局部放電帶電檢測?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

AIAcompact局部放電分析儀簡介：
?AIAcompact可連接超聲波傳感器和超高頻（UHF）傳感器；
?AIAcompact自動識別傳感器類型；
?AIAcompact內置存儲器，自帶操作按鈕，通過操作按鈕*可設置儀器參數，選擇顯示模式，存儲局部放電圖譜，也具備通過軟件進行完全遠程控制儀器；
?AIAcompact具有PD脈沖對應相位的顯示、累積圖譜顯示模式、條形圖顯示（峰值、有效值或UHF平均值、一倍工頻信號含量、二倍工頻信號含量）、時間飛行模式顯示（顯示5 或10 個周期的圖譜）；
?AIAcompact具有噪聲抑制功能：窗口抑制、低電平識別器（LLD）、選通抑制功能（Gating）；
?AIAcompact在選擇UHF 信號測量模式下，可顯示為視在電荷量pC值，可進行校準；
?同步信號：具有內同步功能，可與主機低壓交流電源進行相位同步；紅外線無線同步功能；外同步功能，可與變頻電源進行相位同步；
?內置電池組可獨立工作3 小時以上；
?內置揚聲器。

AIAcompact局部放電分析儀應用領域：
?各電壓等級的氣體絕緣金屬封閉開關設備（GIS）的局部放電帶電檢測。
?變壓器、電力電纜等高壓設備的局部放電帶電檢測。

AIAcompact局部放電分析儀功能：
?超聲波局部放電檢測

?超高頻(UHF)局部放電檢測

AIAcompact 訂購信息
Product	Order no.
One-channel ICMcompact, half 19-inch desktop housing	PX10104
One-channel ICMcompact, 19-inch rack mountable housing	PX10126
One-channel ICMcompact, Explorer case	PX10127
Four-channel ICMcompact, half 19-inch desktop housing	PX10129
Four-channel ICMcompact, 19-inch rack mountable housing	PX10130
Four-channel ICMcompact, Explorer case	PX10131
Cable set for ICMcompact with one channel	PX17006
Cable set for ICMcompact with four channels	PX17048
Software	Order no.
Standard control software	PX19001
Enhanced location software	PX19002
Update of standard control software to current revision	PX19034
Update of enhanced location software to current revision	PX19035
Options	Order no.
Spectrum analysis	PX10120
PD fault location for cables	PX10105
RIV measurement (incl. four-channel multiplexer, requires spectrum analysis option)	PX10121
Analogue gating	PX10102
High voltage measurement	PX10103
Gating input for fibre optic cable	PX10124
External twelve-channel multiplexer	PX10107
LAN interface	PX10122
COM TTL interface for fibre optic communication cables	PX10123
Four auxiliary inputs	PX10110
Remote control computer system	PX90000
IP65 protected rugged outdoor case ICMoutlander	PX10381
Transportation case for instruments with desktop housing and accessories	PX18122
High transportation case for instruments with desktop housing and accessories	PX18126
High transportation case for instruments with desktop housing, coupling capacitor, and accessories	PX18127
Set of measuring cables is NOT included with the instrument and must be ordered separately.

AIAcompact局部放電檢測儀產品規格
工作電壓	90–264 VAC，47–440 Hz （自動的）
熔斷電流	1.6A （延時）
電源要求	大約40VA
顯示	背光式LCD
顯示分辨率	128 x 240 Pixel b/W
操作	2×5 菜單按鈕，1個電源按鈕
存儲器	7 個地址（<版本3.0 ）; 120個地址（>=版本3.0 ）
遠程連接	USB/串行接口
低頻截止頻率(-6dB)	40，80，or100kHz
高頻截止頻率(-6dB)	800kHz
同步信號	電源，IR，外部同步
同步范圍	20–310 Hz（<版本3.0 ）; 10–520 Hz（>=版本3.0 ）
外部同步	高達100 VRMS 或者±200 VPEAK 輸入阻抗1 MΩ // 200 pF
記錄器輸出	0–10 V with RO=100Ω
操作溫度	10–40°C（無結露）
電池操作時間	大于3 小時
尺寸(寬×高×長)	236×133×300 mm3（臺式機型） 305×144×270 mm3（堅固的手提箱型，關閉的） 305×360×270 mm3（堅固的手提箱型，打開的）
重量	大約4.6kg（臺式機型）大約5.5kg（堅固的手提箱型）

可選配置
序號	附件名稱		附件型號	數量	單位	備注
1	檢測主機		AIAcompact	1	臺	可選擇 1 通道或 4 通道
2	超聲波局放測量	超聲波傳感器	AS75I 或AS150I	用戶自選	個	感測超聲波信號
3		超聲波前置放大器	RPA1F	與傳感器配合使用	個	濾波、放大信號
4		超聲波傳感器捆扎帶	SFX1	用戶自選	個	用于 GIS 上的固定
5		超聲波傳感器磁吸座	SFX2	用戶自選	個	用于變壓器等鐵外殼上的固定
6		超聲波耦合劑	——	用戶自選	支	用于涂抹傳感器與測量點接觸面
7	超高頻局放測量	超高頻（UHF）傳感器	EFS1	用戶自選	個	用于GIS 的UHF 測量，需指明相關尺寸
8		超高頻前置放大器	FCU2	與 UHF 傳感器配合使用	個	濾波、放大信號
9		校準器	CAL2B	1	套	校準 UHF 測量，至少需要 2 個 UHF 傳感器
10		Gating 功能	——	內置	—	選通抑制干擾噪聲
11		干擾天線	DA2	1	個	Gating 功能使用
12		AIAcompact 軟件		AIAcompact	1	套	采集數據和控制儀器讀取主機存儲的圖譜
13	紅外線同步單元		IRS1	1	套	紅外線無線同步
14	連接電纜		RG58/BNC	1	套	符合用戶配置的電纜
15	運輸箱		——	1	個	便攜箱
16	使用手冊		——	1	套	中英文
	PDSG AIAcompact局部放電分析儀文檔
