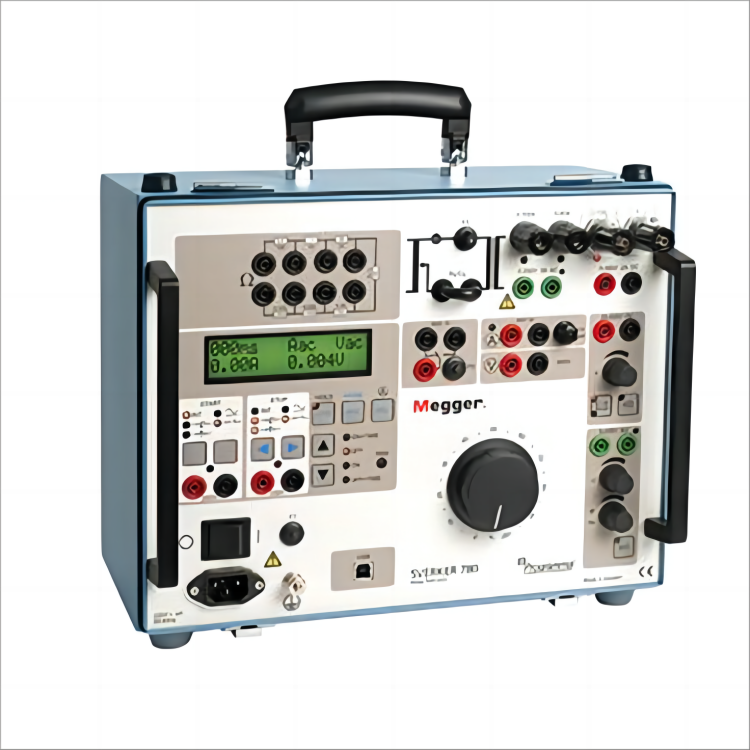

美國MEGGER　SVERKER780繼電保護測試儀總代

型號：SVERKER780繼電保護測試儀總代

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SVERKER780繼電保護測試儀由愛儀器儀表網代理，SVERKER780繼電保護測試儀是測試工程師得力的助手工具箱，滿足了配電變電站、新能源發電站和工業上日益增長的三相測試需求。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

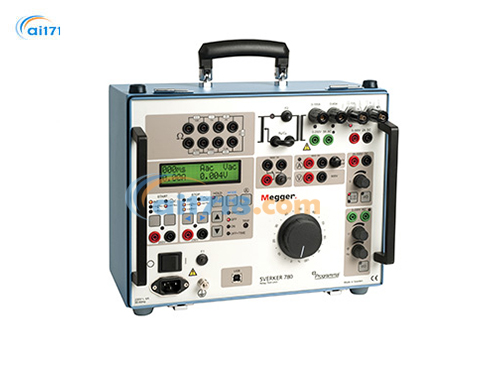

SVERKER780繼電保護測試儀簡介：

?SVERKER 780繼電器測試系統是工程師的工具箱。控制面板的布局符合邏輯性。
?SVERKER 780帶有許多使繼電器測試高效的功能。比如，它功能強大的測試部分可以顯示除時間、電壓和電流之外的 Z、R、X、S、P、Q，相位角和cos φ。電壓表也可以用作第二電流表（比如在進行差動繼電器時）。所有讀數都顯示在一塊易于閱讀的顯示屏上。您也可以通過內置的可變電壓源高效地測試方向保護設備。
?SVERKER 780中，這個電源擁有連續的移相功能和變頻功能。自動重合閘設備也可以被容易地檢測。
?SVERKER 780的設計符合EU標準和其他人身設備安全標準，它們配有串口通信端，可以連接到個人電腦和電腦軟件SVERKER Win。由于緊湊的SVERKER僅重18 kg，它可以很容易的從一處拿到另一處。
?兩個或以上的SVERKER780可以同步，使用戶可以操作一臺基本的三相測試儀器。

SVERKER780繼電保護測試儀應用：
?繼電器測試
SVERKER 780主要是用來測試?yán)^電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器，以及一系列需要移相的繼電保護系統。*后，它還可以測試自動重合閘設備。
SKERKER 780可以在15 Hz到550 Hz頻率范圍內測試電壓繼電器。
SVERKER的測試對象舉例
過電流繼電器
反時限過電流繼電器
低電流繼電器
接地故障繼電器
方向過電流繼電器
方向接地故障繼電器
過電壓繼電器
低電壓繼電器
功率方向繼電器
功率因數繼電器
差動保護（差動電路）
方向保護設備 (phase by phase)
負序過電流繼電器
電機過載繼電器
自動重合閘設備
跳閘繼電器
電壓控制繼電器
低阻抗繼電器
熱繼電器
延時繼電器
頻率繼電器 (SVERKER 780)

?其他方面的應用
繪制勵磁曲線
電流和電壓互感器變比測試
繼保測試設備負載測試
阻抗測試
效率測試
極性測試
注入：
持續
持續注入，無時間限制
片刻
只有按鈕按下，注入持續
*大時間
達到預設*大時間后注入自動停止
濾波：
持續 選擇濾波功能時，5次連續的讀數被平均。電壓、電流和其他被測參數被濾波。
關閉延時
跳閘之后電源的關閉會有一定時間的延遲，用主電源的周期數表示。

SVERKER780繼電保護測試儀現場應用案例：
注意！使用設備前請先閱讀用戶手冊
使用SVERKER 780測試吸合和釋放

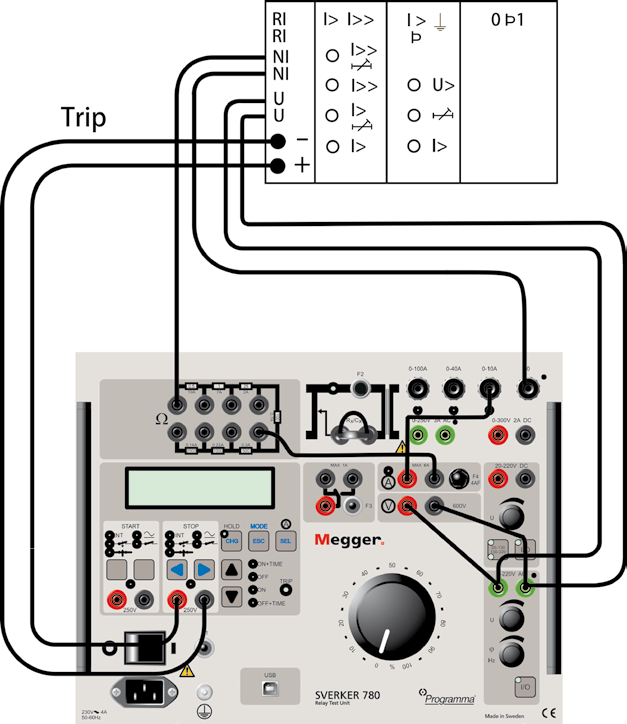

1. 如圖所示連接。
2. 選擇終止條件、干或濕觸點。
3. 選擇HOLD來靜止電流讀數。
4. 按下SEL/A按鈕，直到內置電流表發出紅光。注意：這種連接每個電流表允許通過的*大電流是6 A。其他測試方法無此限制。
5. 按下MODE按鍵。
6. 使用▼鍵選擇Ω、φ、W、VA等參數。
7. 按CHG（改變）。
8. 使用▼鍵選擇選擇φ。
9. 按下SEL（選擇）。
10. 按下ESC。
11. 使用上方的小旋鈕設定電壓幅值。
12. 確認主旋鈕的位置為0。
13. 使用開始開關通過激活ON，打開SVERKER的輸出。
14. 設置相位角。使用下方的旋鈕作進一步調整，中間的旋鈕為90°步進。
注意：要測定相角，必須使電路中有一個微小電流的流動。
測試運行時間
15. 將電流增大到吸合值的1.5倍。
16. 通過開始按鈕喚醒ON+TIME狀態。這樣輸出將會保持開通，直到繼保設備動作。

17. 從屏幕讀取讀數。用同樣的方式檢查大電流設置。

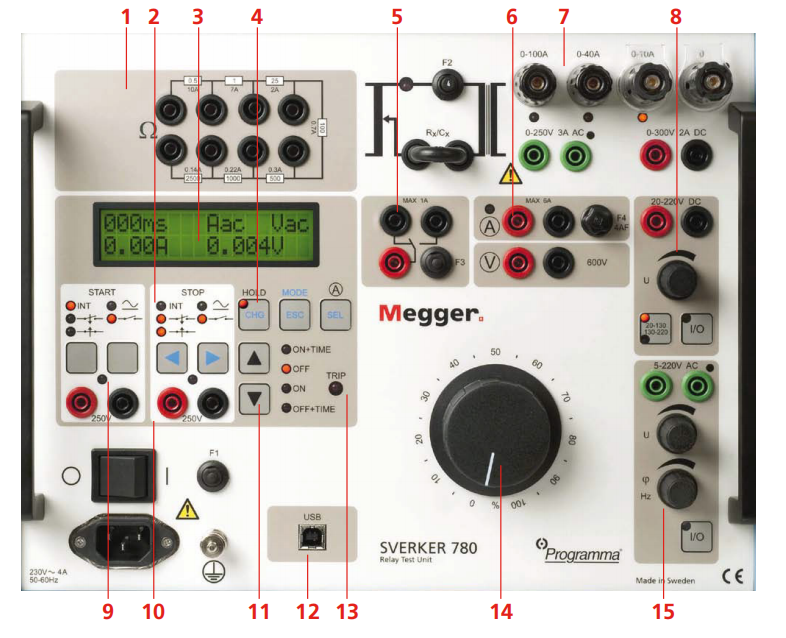

SVERKER780繼電保護測試儀特性和優點：

?1. 電阻組合

內置的電阻組合對電流和電壓的調節更加*

2. 啟動和停止條件

計時器的啟動和停止輸入會響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入，用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。

3. 顯示

顯示時間、電流、電壓和其他參數。也可以進行設定，按下MODE按鈕您*可以進入設定模式。

4. 凍結功能（HOLD）

通過將顯示屏上的讀數靜止，使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止，那么當電流中斷時讀數也會被凍結。

5. 閉合/斷開連接

在測試開始后自動改變狀態?？梢杂米魍絻膳_或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓，使其在故障與非故障間切換。

6. 電流表和電壓表

電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表（比如當使用CSU20A測試差動繼電器時）。電流和電壓可以以A和V表示，也可以用給定電壓和電流的百分比來表示。

7. 電流源

根據不同的輸出端，提供0-250A AC， 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量，那么這些參數的測量會與計時器同步。

8. 輔助電壓源

提供兩個范圍的20-220V DC電壓。配有過載保護，與其他輸出獨立。常用作被測設備的電源。

9. 狀態指示器

計時器的開始和停止輸入分別配有狀態指示器燈，亮的時候代表回路閉合或電壓為零（在探測觸點閉合或斷開時很有用）。這些指示燈使測試開始前檢查回路成為可能。

10. 計時器輸入

計時器擁有分開的開始和停止輸入，它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓（AC或DC）作出響應。

11. 開始開關

控制電流源和計時器的開和關?？梢栽O(shè)置為四個狀態中的一種。ON+TIME會同時開始信號的產生和計時?？梢杂脕頊y試過××（××代表電壓、電流或其他參數）繼電器。在一下情況下信號持續：a）繼保設備操作或中止計時器，或b）超過*大計時時間或開始開關松開（如果選擇片刻模式）OFF表示關閉電流源，因此輸出中斷。ON會打開電流源，使其處于發電狀態。OFF+TIME會中斷電源，同時開始計時。在測試低××（××代表電壓、電流或其他參數）繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時，SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。

12. 電腦通信接口USB

SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。

13. 跳閘指示器

當停止條件滿足時發光，指示繼保設備的動作。如果進行的測試包含時間，這個指示器當繼電器發生動作時開始閃爍。

14. 主旋鈕

用來設置電流源產生的電流輸出。

15. AC電壓源

由于AC電壓源與其它輸出分離，它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。

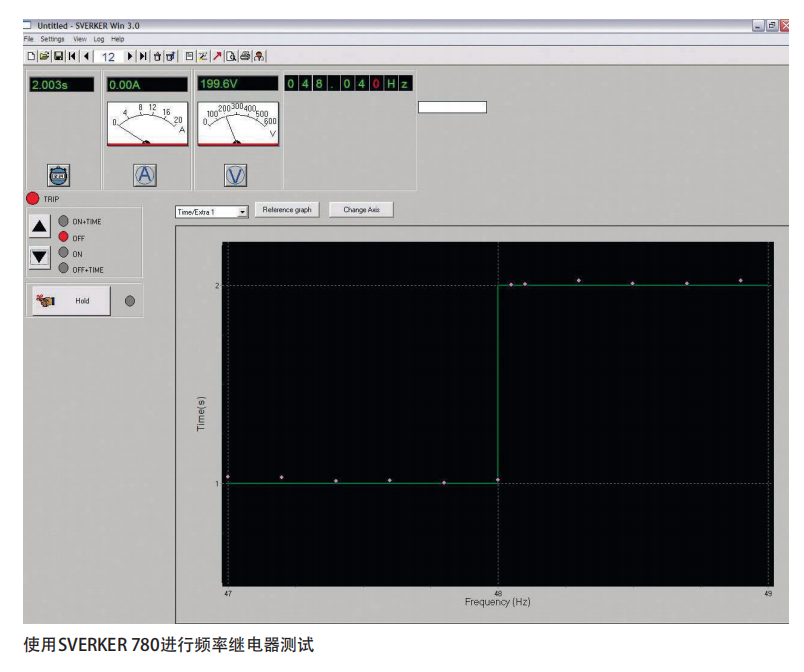

SVERKER780繼電保護測試儀可選軟件SVERKER Win ：

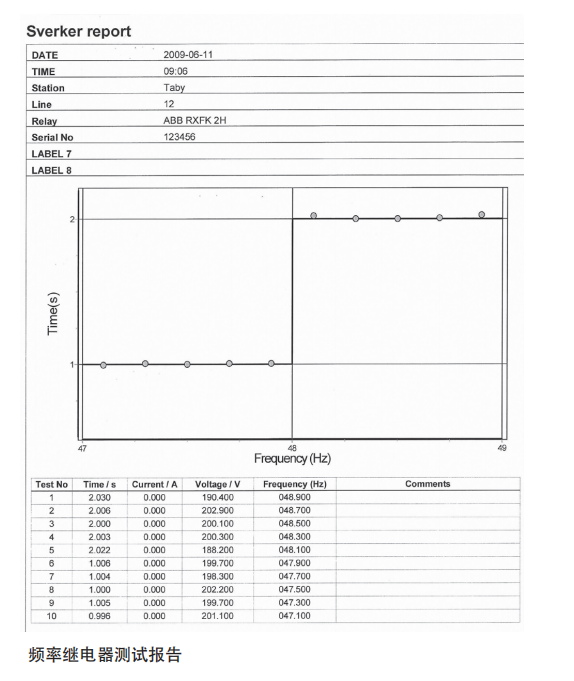

SVERKER Win軟件使現場工作變得更加簡單，同時提供更加清楚的報告。測試時軟件使您能夠記錄電流、電壓和跳閘時間。SVERKER可以連接到PC的串口。測試結果可以直接通過表格或圖片進入報告，或進入其他外部程序，比如Microsoft Excel。SVERKER Win 使制作自定義報告變得簡單。非常有用的一個功能每個測試點在測試過程中都由參考圖以及電流/電壓圖顯示。如果愿意圖片可以輸出到檢測報告。

針對許多繼電器型號都可現做電流曲線也是它的一個可用的功能。

在繼電器測試時，每個被測值儲存在日志明細表上。您可在這張表的每個測試點添加評論。當整個測試完成后，您可以把所有內容保存為數據文件。稍后您可以打印測試結果。您可以不用現場寫報告，從而節省了時間。所有的報告書寫可以在辦公室方便地完成。SVERKER Win軟件提供了連接說明、測試說明和其他您需要預先準備事項的簡單調閱。這些圖形和文字說明的準備可以使用標準Word處理包。

您對SVERKER的設置也可以保存在一個文件中，以便于下次您想要測試相同或相似繼保設備時，只需打開文件*可設置SVERKER。

SVERKER軟件包含了一個32位程序，可以在Windows® 7/8/10下運行。存儲報告和設置所需的空間取決于被測繼保系統的數量。粗略的估算，您需要在硬盤上預留20-100 MB的空間。

可選配件

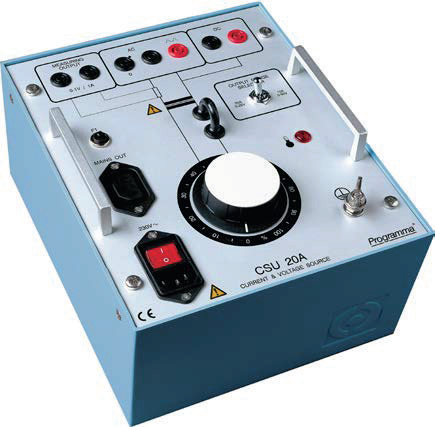

電源CSU20A

CSU20A是一個小巧的電壓和電流源，主要用來與SVERKER 780繼電測試裝置共同使用，以測試差動繼電器。兩者的結合可以為用戶提供兩路獨立的電流源，SVERKER 750/780的計時器/測試單元用來測試兩路輸出和繼電器的跳閘時間。

除了測試差動繼電器以外，裝置還可以用作一個多用途的AC/DC電源。CSU20A有一路AC電流/電壓輸出，一路完全濾波的DC輸出以及諧波限制測試中所使用的半波濾波DC輸出。

其他功能還包括電流測試分流器，可選的電壓/電流量程和AC主電源輸入/輸出。將SVERKER 750/780的主電源連接到CSU20A的主電源輸出，*可使兩臺裝置同步。

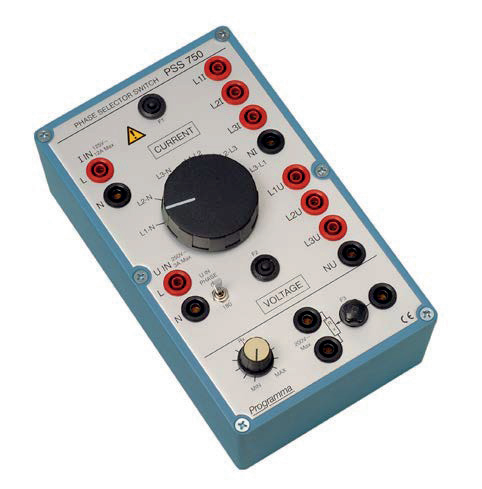

相選擇開關PSS750

相選擇開關PSS750配合SVERKER 750/780可測試三相繼電器。它與SVERKER 750/780和繼電器輸入相連接，允許用戶方便地選擇要測試的相。

PSS750可以處理電壓和電流源，單相或相與相測試可以被選擇。裝置有輸入輸出切換功能，也包含了一個可變電阻，與SVERKER 750/780的內置電容一起使用。這樣的功能使用戶能隨著測試電壓幅度的下降創建一個可變的相移。

無源的設計使其用途廣泛。比如只要您不超過規定，

可以使用任何電流或電壓的輸入。同時它也可將SVERKER 750/780的測試輸入連接到PSS750，通過使用開關選擇測試信號。

PSS750簡化了相切換、故障種類選擇和反相的步驟，并且創建了一個可變的相移。

SVERKER780訂貨信息

型號	訂貨號
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: English, French, Spanish
115 V Mains voltage	CD-31190
230 V Mains voltage	CD-32390
SVERKER 780 Incl. Test lead set GA-00030 and IP65 HD-case Language: English, French, Spanish
115 V Mains voltage	CD-33190
230 V Mains voltage	CD-33390
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: English, German, Swedish
230 V Mains voltage	CD-32392
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: Bulgarian, English, Turkish
230 V Mains voltage	CD-32394
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: Czech, English, Russian
230 V Mains voltage	CD-32396
SVERKER Win PC Software Please specify the SVERKER serial number when ordering. SVERKER Win contains software, a copy-protection key and cables (RS232 and USB) for connecting the PC to SVERKER. Note that the software key can be installed on a single SVERKER. The software itself, however, can
be installed on an unlimited number of PCs.	CD-8102X
SVERKER Win Upgrade	CD-8101X
CSU20A Incl. Cables and Transport case
115 V Mains voltage	BF-41190
230 V Mains voltage	BF-42390
PSS750	CD-90020
Cable organizer Velcro straps, 10 pcs.	AA-00100

SVERKER780繼電保護測試儀規格
在額定電壓輸入、+25°C的環境下規格的各項指標有效，指標會在不經意間產生變化。
環境
應用場合	儀器可在高壓變電站和工業環境下使用。
溫度
運行	0°C到+50°C (32°F到+122°F)
儲存和運輸	\|-40°C到+70°C (-40°F到+158°F)
濕度	5% – 95% RH, 不凝結
CE標識
LVD	2006/95/EC
EMC	2004/108/EC
常規
電源電壓	115/230 V AC, 50/60 Hz
功率（*大）	1380 W
保護	熱切斷，自動過載保護
尺寸
儀器	350 x 270 x 220 mm(13.8” x 10.6” x 8.7”)
運輸箱	610 x 350 x 275 mm(24.0” x 13.8” x 10.8”)
重量
SVERKER 780	18.1 kg (39.9 lbs) 27.1 kg (59.7 lbs) 包含配件和運輸箱
4 mm可折疊安全插頭的測試導線組	2 x 0.25 m (0.8 ft), 2.5 mm2 2 x 0.5 m (1.6 ft), 2.5 mm2 8 x 2.0 m (6.6 ft), 2.5 mm2
Y型連接器測試導線組	2 x 3.0 m (9.8 ft), 10 mm2
顯示器	LCD
測量單元
計時器
時間可以以秒或工頻周期數顯示。
量程	分辨率	誤差
000-9.999 s	1 ms	±(1 ms + 0.01%)*
10.00-99.99 s	10 ms	±(10 ms + 0.01 %)*
100.0-999.9 s	100 ms	±(100 ms + 0.01 %)*
* 在INT模式下的OFF+TIME開始條件，以上測量誤差還要加上1 ms
量程	分辨率	誤差
0.0-999.9個周期	0.1個周期	±(0.1個周期 + 0.01%)
50 Hz 1000 -49999個周期 60 Hz 1000-59999個周期	1個周期	±(1個周期 + 0.01%)
電流表
測試方法	AC，RMS真值 DC，平均值
量程
內部	0.00 – 250.0 A
外部	0.000 – 6.000 A
誤差
內部量程 1)
0–10 A AC	±(1% + 20 mA)
0–40 A AC	±(1% + 40 mA)
0–100 A AC	±(1% + 200 mA)
外部量程 1)
0–0.6 A AC	±(1% + 20 mA)
0–6 A AC	±(1% + 20 mA)
0–0.6 A DC	±(0.5% + 2 mA)
0–6 A DC	±(0.5% + 20 mA)
分辨率
內部量程	10 mA (量程 <100 A) 100 mA (量程 >100 A)
外部量程	1 mA
電壓表
測試方法	AC，RMS真值 DC，平均值
量程	0.00 – 600.0 V
誤差 1)	AC, ±(1% + 200 mV) 大值 DC, ±(0.5% + 200 mV) 大值誤差值與被測電壓大小有關
額外測試
功率因數和相位角測試
	量程	分辨率	誤差
功率因數 cos φ	\|-0.99 (容性)到 +0.99(感性)	0.01	±0.04
相位角 φ (°)	000 – 359°	1°	±2°
電抗和功率測量
AC	Z (? and °), Z (?), R和X (? and ?),P (W), S (VA), Q (VAR)
DC	R (?), P (W)
量程	*大999 kX (X= 單位)
閉合/斷開連接
*大電流	1 A
*大電壓	250 V AC或120 V DC
重合閘測試
被測項目	跳閘和重合閘時間
顯示	測試結束后所有時間的明細表在顯示屏上顯示
斷路器狀態反饋	閉合/斷開測試可以用來反饋斷路器狀態
*大重合閘次數	49
*大測試時間	999 s
電阻和電容組
電阻	0.5 Ω 到 2.5 kΩ
電容 2)	10 μF, *大電壓450 V AC
輸出
電流輸出 – AC
量程	空載電壓（*?。?/span>	滿載電壓（*小）	滿載電流（*大）	負載/空載次數On（大）/Off （?。?/span>
0 – 10 A	90 V	75 V	10 A	2/15 分鐘
0 – 40 A	25 V	20 V	40 A	1/15 分鐘
0 – 100 A	10 V	8 V	100 A	1/15 分鐘
0 – 100 A	10 V	——	200 A	1 秒/5 分鐘
電壓輸出 – AC /DC
量程	空載電壓（*小）	滿載電壓（*?。?/span>	滿載電流（*大）
0 – 60 V AC	70V	60V	0.25A
60 – 120 V AC	130V	120V	0.25A
量程的步進電壓均為10V，以減少變量
獨立的AC電壓源SVERKER 780
量程	空載電壓（*?。?/span>	滿載電壓（*?。?/span>	滿載電功率（*大）
5 – 220 V AC	240 V AC	220 V AC，33 W 200 V AC， 46 W	33 W，連續 46 W，1 分鐘
相位角	分辨率	誤差
0 – 359°	1°	±2°
頻率	分辨率	誤差
15 – 550 Hz	1 mHz	±0.1%
輔助DC輸出
量程	電壓	*大電流
電壓
*大電流
20 – 130 V DC	20 V DC 130 V DC	300 mA 375 mA
130 – 220 DC	130 V DC 220 V DC	325 mA 400 mA
