?IEC 61850測試功能

FREJA549應用

FREJA 549系列主要用于二次側的測試，幾乎可以測試所有的保護繼電器。

特性與優勢

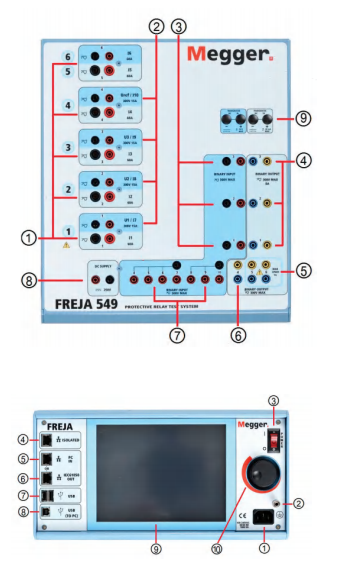

頂部面板
1.電流輸出端 - 6 相（6×60A）
2.電壓輸出端 - 4 路 300V、150VA，或 4 路可轉換為電流的通道，可提供 15A、120VA
3.二進制輸入端 1、2、3 - 額定值 5-300V 交 / 直流
4.二進制輸出端 1、2、3 - 額定值 300V 交 / 直流、8A
5.二進制輸出端 5、6 - 高速型，峰值 400V 交 / 直流、1A
6.二進制輸出端 4 - 額定值 300V 交 / 直流、8A
7.二進制輸入端 4、5、6、7、8、9、10 - 額定值 5-300V 交 / 直流
8.直流電源 - 可變 10-250V 直流、100W/3.33A
9.傳感器輸入端（可選）- 可用于測量直流電壓或直流毫安級電流的輸入端
前面板
1.電源輸入插座 - 100-240V、50/60Hz
2.保護接地端子
3.電源開 / 關按鈕 - 通電時亮起
4.隔離以太網端口 - 用于連接 IEC 61850 變電站總線
5.PC / 輸入以太網端口 - 用于自動測試的主 PC 連接端口，也可在與其他 FREJA 設備級聯進行多相測試時使用
6.IEC 61850 / 輸出端口 - 用于測試 IEC 61850 設備，也可在與其他 FREJA 設備級聯進行多相測試時使用
7.USB 端口 - 提供兩個 A 型端口，用于更新 FREJA 設備的固件和軟件，也可用于從 FREJA 設備下載測試結果至 PC，以進行存儲或打印
8.USB（至 PC）接口 - 該（至 PC）USB 接口需使用 B 型 “下游” 連接器，在與 PC 和 Megger 軟件配合使用以進行自動繼電器測試時，可作為通信和控制端口
9.本地人機界面（HMI）- 薄膜晶體管（TFT）液晶全彩色觸摸屏
10.控制旋鈕

電流和電壓輸出
每個電流通道額定電流為30 A，連續電流為200 VA，短時間內電流為300 A，電流為60 A。它具有從4到30 A的獨特的平坦功率曲線，可確保始終達到*大負載電壓。所有三個電流并聯時，該裝置在900 VA rms時提供180安培的電流，用于測試所有瞬時過電流繼電器。由于每相*大順應電壓為50 Vrms，只有兩個串聯通道可提供100 Vrms的順從電壓，以測試高阻抗接地故障繼電器。三個電壓通道在150 VA的輸出功率下提供0至300 V的可變輸出，并具有30至150 V的獨特平坦功率曲線，確保始終向負載提供*大輸出功率。第四個Uref電壓可以提供同步參考電壓，或者用作電池模擬器。通過將三個電壓通道轉換為電流，該單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波抑制三相變壓器差動繼電器，而不必移動測試引線。

FREJA  本地模式 –  無需借助 PC
FREJA本地軟件*顯著的特點是能夠為用戶提供一種非常簡單的方法來手動調試和維護，從簡單的過流繼電器到現在制造的*復雜的繼電器。 通過使用內置的計算機操作系統和觸摸屏來簡化手動操作。 當測試幾乎所有類型的繼電器時，F(xiàn)REJA 本地模式都不需要電腦。 增強的圖形，直觀的菜單屏幕和觸摸屏圖標按鈕可以快速方便地選擇所需的測試功能。 FREJA Local包含用于保存測試和測試結果的非易失性內置數據存儲器。 提供USB端口，用于將記憶棒的測試結果傳送到您的PC。

手動測試屏幕
在手動測試屏幕中，使用觸摸屏設置預選輸出。 電時預設的默認值可以從用戶定義的配置屏幕自動設置。 用戶可以從各種測試選項中進行選擇，包括使用控制旋鈕進行手動控制，包括跳閘和重合閘操作的動態測試順序，自動斜坡，脈沖斜坡或脈沖斜坡二進制搜索，以確定繼電器的吸合或斷開 接觸或執行繼電器特定的時間測試。

所選輸出打開時的會有顏色標注
向量圖表示所有輸出的相對相位角度，或者用戶可以選擇查看顯示的正序，負序和零序列向量。 用戶可以選擇測量所有輸出幅度，以提供所有選定輸出的實時驗證，或者顯示設置值。 在手動測試屏幕中，用戶可以設置Prefault和Fault值。 用戶可以在兩個值之間來回切換，以監視聯系活動。 要進行簡單的時間測試，用戶可以設置Prefault持續時間，然后按藍色播放按鈕。 Prefault值將應用于Prefault時間，然后更改為Fault值并啟動Timer運行。 當繼電器跳閘時，它將停止計時器，并可能根據用戶定義的自動關閉配置關閉選定的輸出。 測試結果可以保存到內部存儲器中，以便稍后下載到更大的數據庫中保存記錄。

故障計算器
故障計算器可在手動和序列器測試屏幕中找到。 故障計算器為用戶提供了七種不同的操作模式。 它們是過流，電壓，頻率，阻抗，對稱（分量），功率擺動和故障定位。 每種模式提供了一組不同的故障計算器，具體取決于待測繼電器的類型。 例如，阻抗模式提供了許多與故障點擊測試相同的測試功能（參見故障點擊功能），其中自動計算故障振幅和角度，并將其輸入到可用的測試屏幕中。 此外，用戶可以使用故障計算器創建諧波波形，將默認的1（基波）加上％二次諧波加上諧波抑制繼電器測試中通常使用的％3，％5和％7次諧波。

用戶可以使用手動測試屏幕中的波形按鈕創建其他諧波。 在這里，用戶可以定義多達四個波形，默認1（基本），加上第二（2nd），第三（3rd）和第四（4th）諧波頻率。 所選頻率不一定是基波的諧波。 所有四個波形將被匯總在一起，形成一個諧波失真的波形。

平滑斜坡，階梯斜坡，脈沖斜坡和脈沖斜坡二進制搜索功能
FREJA本地軟件可用于自動確定各種類型繼電器的撿拾或輟學。按下斜坡按鈕有四個選擇。 平滑斜坡，階梯斜坡，脈沖斜坡和脈沖斜坡二進制搜索。

平滑斜坡，階梯斜坡，脈沖斜坡和脈沖斜坡二進制搜索選擇欄
*個選擇是平滑斜坡，并通過應用一個基于增量值/秒輸入的值來斜坡輸出。 第二個選擇Step Ramp將通過應用一個值來遞增輸出，然后在遞增之前等待特定的時間量。 例如，要自動斜坡輸出電流，用戶將選擇要斜坡的通道，在周期（B）中輸入啟動和停止幅度，增量（A）和延遲時間。

脈沖斜坡將在用戶定義的故障前條件下啟動，增加或減少返回到每個增量之間的故障前條件。用戶設置脈沖周期時間，而不是延遲時間，該時間將故障值應用于繼電器達指定的時間。如果需要，用戶可以選擇第二，第三和第四斜坡，每個斜坡改變增量的大小。此功能*常用于進行即時拾取測試。輸出電流或電壓可以快速遞增到達拾取點，然后將拾取值上的遞增大小減小到零。這減少了測試時間，加熱被測繼電器，并提供非常準確的測試結果。當使用三相電壓和電流測試多區距離繼電器時也使用此功能。將脈沖周期持續時間設置足夠長的時間，以使預定區域運行。如果您不確定繼電器的啟動值在哪里，則可以使用“脈沖斜坡二進制搜索”功能。

定時測試功能
內置時序測試可用于各種保護繼電器，包括過流，電壓和頻率繼電器。 為了更加方便快捷，F(xiàn)REJA Local內置了ANSI，IEC，BS142和IEEE標準時間曲線算法。 FREJA Local還包含數百個特定繼電器的時間曲線和時間曲線算法。 用戶可以從不同制造商的下拉列表中進行選擇（超過20個不同的制造商和不斷增長），然后選擇繼電器型號和/或曲線形狀（反轉，反轉，定時限等）。 該列表包括繼電器制造商的數字化日志記錄和半日志機電繼電器時間曲線。

過電流測試功能
過電流測試功能可以執行與基于機電和微處理器的過電流繼電器相關的所有測試，例如：
相位拾取
地面拾取
中性拾取
瞬時相位
瞬間接地
立即中立
相位方向
地面定向
中性定向
相位時序（L1，L2，L3，L1-L2，L2-L3，L3-L1和L1 L2-L3）
中性點（L1，L2，L3）
地面定時
在下面的例子中，Schneider MiCOM P124，具有1 Amp Pickup，25 Amp瞬時和2號時間撥號的短時間反向曲線繼電器。

定時P124過電流繼電器
在設定畫面中輸入適當?shù)闹禃r進行時序測試，測試結果會自動進行繪制并與選定的繼電器特定時間曲線的理論值進行比較，并自動提供結果的合格/不合格評估。 *多可以選擇15個測試點。 如果測試倍數改變，合適的理論脫扣時間將自動改變。

時序Schneider MiCOM P123 過流繼電器
通過在設置屏幕中輸入適當?shù)闹?，進行定時測試時，將自動繪制測試結果，并與選定的繼電器特定時間曲線的理論值進行比較。*多可以選擇8個測試點。
如果測試倍數改變，合適的理論脫扣時間將自動改變。

查看測試報告
要查看測試結果，請按添加結果到報告和查看按鈕。 用戶現在可以在“測試報告”標題中輸入與測試有關的適當信息。 請參閱以下示例報告。

測試可以以任何順序執行，例如相位拾取，相位定向，相位定時等，所有測試結果將按照該順序自動記錄，并作為附加頁面添加到報告中。 請參閱以下示例報告，第2頁GE SR745繼電器的相位過流方向測試。

測試報告MiCOM P123 IEC 反時限測試
請注意，該軟件會自動將運行時間與理論值進行比較，并根據制造商的時間曲線特性進行合格不合格判定。 如果記錄的測試點不符合規范，則顯示為紅色。 如果在規格范圍內，它將是綠色的。 這提供了出色的視覺報告。 如果將數據導入到PC中，則可以生成報告，匯總為執行未來報告要求而執行的每個測試的評論和失敗。

狀態序列時序測試功能
按下測試菜單列表上的狀態序列按鈕，用戶進入序列定時測試屏幕。 音序器測試屏幕中*多有15個可編程步驟可用。

多狀態序列測試屏幕
默認情況下，9個狀態已被標記為Prefault，Trip1，Reclose 1等，直到步驟9中的鎖定。因此，它初始設置為四拍攝行程，重新鎖定到鎖定場景。 用戶可以自由更改標簽或使用默認標簽。 在每個狀態下，用戶可以輸入電壓，電流，相角，頻率值，并為每個狀態設置二進制輸入檢測。 可以模擬單極和三極跳閘。 對于單個階段行程和已重新編程的情景，有默認值和二進制設置。用戶可以使用默認值或更改它們以適應用程序。 鎖定的總時間也包括在設置中，并指出總計時器開始和停止的位置。 這允許1,2,3或4個鏡頭鎖定，包括跳閘和重新閉合時間。 用戶可以設置條件設置等。

等待IRIG時間設置（用于端到端測試），等待毫秒，等待周期，等待任何接觸（OR），等待所有接觸（AND）。 用戶可以設置二進制輸出以模擬斷路器52a和/或52b觸點。

一旦所有的二進制輸入，輸出，故障前，故障和重合設置完成，用戶可以按下預覽按鈕來獲得電壓的直觀表示

和當前輸出，以及模擬每個階段的二進制輸入和輸出的可視化。下圖說明了一個示例序列。

阻抗繼電器單擊故障
全新的點擊故障（COF）是測試菜單列表中的一個選項。 新的COF提供阻抗（距離）繼電器的自動測試。 它包括脈沖斜坡，脈沖斜坡二進制搜索和Shot測試功能。

繼電器工作特性的選擇
從MHO，Half MHO或QUAD（Quadrilateral）的預定義通用繼電器特性中選擇，或者導入由多個繼電器制造商提供的RIO文件，或從中繼特定的中繼庫文件。 中繼庫目前包括ABB，ALSTOM，AREVA，GE，MICOM，SEL，PROTECTA，SIEMENS，SIFANG，NARI和TOSHIBA的距離繼電器。 還有許多其他庫測試文件仍在測試和現場評估。 因此，隨著新的中繼庫文件的發布，新版本的軟件將被發布到網站上進行下載和現場升級。

操作特性和測試的定義
新的COF有幾項新的創新，使測試距離繼電器更容易和更快。
例如，選擇通用QUAD特性提供了以下用戶輸入屏幕。

通用QUAD 屏幕設置
這里用戶選擇哪個區域（*多可定義20個區域），故障類型，方向，公差值，輸入范圍，*大扭矩（線）角度; 任何偏移或負載侵占設置。 對于相對地故障，根據類型有三種類型的補償因子可供選擇的阻抗特性。 該軟件繪制由用戶設置定義的繼電器的操作特性。 用戶可以選擇查看單個區域或多個區域。 按下綠色的檢查按鈕，使用戶進入COF測試設置屏幕。

通用QUAD測試設置屏幕在此屏幕中，用戶可以選擇：測試方法 -
?脈沖斜坡
?脈沖斜坡二進制搜索
?鏡頭

時間的錯誤 -
?相對地
?相間
?三項

測試源模型 -
?恒定電壓
?恒定電流
?恒定源阻抗

顯示值 -
?主要價值觀
?二次值

創建搜索線或射擊測試點
用戶可以輕松定義每個區域的每個故障類型*多10個搜索線路或測試點。 測試選項包括：
“獨立測試”選項為用戶提供了*大的自由度，可以在任意角度圍繞操作特性選擇任何測試線。
原點測試選項用戶點擊操作特性以外的點，測試線將被繪制到原點或R軸和X軸的截距。

Shots Test Points選項用于創建一個或多個測試點，每個測試點都以特定的大小和角度復制故障。 這種類型的測試在設置改變之后提供對繼電器的快速GO，NO / GO測試。

用戶甚至不必繪制測試線。 用戶可以選擇兩個快速測試選項。*個選項為任何選定的快速測試解決方案繪制三條測試線。第二個快速測試用戶可以通過按測試點按鈕從列表中選擇所需的測試點數。 如果沒有標準測試點或相位旋轉符合。
