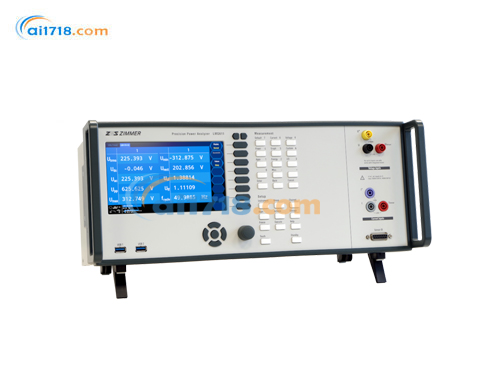

德國GMC-Instruments　LMG611高精度功率分析儀

型號：LMG611高精度功率分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LMG611高精度功率分析儀由愛儀器儀表網代理，本產品1500VDC寬頻單通道功率分析儀LMG611創新的雙路徑架構同時測量窄帶和寬帶值，高帶寬和高采樣，觸屏操作，非常適合單相產品待機功率及能耗測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

LMG611高精度功率分析儀介紹

主要性能：1500VDC寬頻單通道功率分析儀LMG611創新的雙路徑架構同時測量窄帶和寬帶值，高帶寬和高采樣，觸屏操作，非常適合單相產品待機功率及能耗測試。

LMG611高精度功率分析儀特點

諧波：依照IEC/EN61000-4-7標準進行諧波和間諧波測量。儀器顯示到1000次。通過指令調用到2000次
腳本編輯器：用于特殊應用的靈活的腳本編輯工具方便的計算功率分析儀的所有衍生變量
自定義菜單：創建面向客戶的特定應用的菜單
同時性：電壓、電流、功率以及諧波的同時測量列表或者圖形化顯示
靈活的濾波器：信號濾波器的頻率、類型、特性都可以自由設置
即插即測量：電流傳感器連接后自動識別及供電連接方便，無配置錯誤風險
同步源：同步到不同頻率的信號源
閃變：依照IEC/EN61000-4-15測量閃變
采樣值：通過接口直接獲取高分辨率的采樣值和諧波值
事件觸發：基于事件的采樣值記錄
智慧視覺：智能附件功能，方便評估測量值
觸摸屏：7寸，1024*600
遙控:扁平化的操作層次結構，快速訪問所有重要菜單項
所有設備功能的實時顯示，遠程操作和數據可視化
全新的GUI界面，操作流暢無需思索
CAN總線:通過CAN總線簡便提供測量值
儲存容量:內置了高容量的存儲介質，標配16G固態硬盤，可增配250G固態硬盤?？赏饨覷SB3.0儲存介質。即便是設置快的周期也能進行長時間的內部數據存儲
通訊:通過千兆以太網,RS232和DVIGA提供杰出的通訊能力

*測量——由于Z小的延遲誤差
現代變頻器中用于提高效率的快速開關半導體會產生極其陡峭的電壓邊緣。由此產生的電容電流對電機的軸承和絕緣造成應力，——這可能導致過早失效。

電機濾波器(例如 dU/dt濾波器)會衰減陡峭的電壓梯度,盡管它們本身由于濾波器自身頻率(通常 > 100 kHz)的瞬態震蕩而產生功生功率損失。LMG611汽車功率分析儀的寬頻率范圍和電流、電壓之間的極小延遲允許在此頻率下對濾波器進行極其*的功率損耗測量，包含低功率因數下的測量.這也適用于高10MHz 的高頻功率測量，這要求電流、電壓通道設計成Z小的延遲誤差。在LMG611上，此誤差小于3ns，這相當于在50Hz時的相角誤差小于1μ弧度。這使LMG611適合測量變壓器、扼流圈、電容器和超聲波發生器等的小相角時的功率損耗。不需要額外的選件和調整，LMG611標準配置已經完Q能夠執行這些任務。通常使用電流、電壓互感器測量大功率電路。可以校正這些互感器的相角，以提高測量精度。

易于使用——帶或不帶觸摸屏
為了確保LMG611充電樁功率檢測裝置可在所有條件下使用，已特別注意通用性。所有顯示模式和設置選項都可以通過觸摸屏或按鍵操作，無一例外。優化的設計始終將按鍵鏈接到屏幕上的相關視圖和設定選項。

有效地使用儀器幾乎不需要熟悉。圖形用戶界面引導用戶不繞道而行地訪問所需的數值，無論是電壓或電流的真有效值、相關的諧波或累積值，訪問這些值通常只需按一下按鈕。

此外，用戶自定義視圖允許把單獨的測量值進行編組，這樣所有的參數總是一目了然。這種符合人體工程學的操作方式和相關的時間節省直接有助于LMG611的高效使用。顯示屏右側的八個特定于上下文的雙功能鍵，其功能始終與屏幕上右側相應位置的描述相對應，對于易用性尤其重要，任何人都能一目了然地知道它的功能。雙功能鍵的設計可以快速的配置相應的參數，不需要再切換無關的視圖。當操作設備時對功能和控制有疑問，可隨時按幫助鍵調出并顯示使用手冊的相關章節。

電流傳感器 / 互感器
類型	閉口互感器				電流鉗
型號	PCTXx-L6*"	L60-Hallxxx?)	WCT100/1000	LMG-Z5x22	L60-Z60/66	L60-Z406	L60-Z68
信號類型	AC+DC		AC		AC	AC	AC+DC
電流量程	200A/600AV2000A	100/300/500 /1000/2000A	100A/1000A	1500A/4000A/10KA	1000A/3000A	40A	1000Atrms
精度	0.01%	0.5%(25℃)	0.25%	0.02%/0.1%	0.5%	0.15%+0.05%	2%
孔徑	27mm/27mm/68mm	12mm/20mm/31mm /40mm/64mm	23mm/45mm	52mm83mmm2	54mm/70mm46*100mm	10mm	50mm
*大帶寬	DC~1MHZ/500kHz/300KHz	DC~100kHz	30Hz~1MHz	15Hz-5KHz	30Hz~10kHz/40Hz~5kHz	5Hz-50KHz	DC-2KHz
是否由主機供電	是 3		不需要供電		不需要供電		是
是否即插即用	是		否		是

注：1)xxx: 電流量程，PCT 600使用PCT600-K02-L6 可以擴展量程到1000A AC/DC,擴展量程時LMG 671*多同時能使用6個PCT600 傳感器

2)xx: 根據電流大小、精度不同，XX不同，02為1500A精度0.02%,孔徑52mm;10 為1500A 精度0.1%,孔徑52mm;

42為4000A精度0.02%,孔徑83mm;62 為10kA精度0.02%,52mm×162mm;82 為10kA精度0.02%,孔徑82mm×202mm。

3)PCT2000 型號需要外接電源。

分流器LMG-SHxxx(-P)*

阻值(Ω)	001	002	005	010	020	050	100	200	500*"	1000*"
變比	1.00001	0.50001	0.20001	0.10001	0.05001	0.02001	0.01001	0.00501	0.00201	0.00101
精度		0.15%				0.15%*			0.15%
大輸出電流 (mA)*	1000	710	450	320	160	100	70	50	31	22

注：xxx為阻值大小，-P 為20A一秒過流保護型

1)無-P 型號。

2)-P 型精度為0.3%。

電壓測試附件：

型號	HST3-x*1)	HST6-x11)	HST9-x*1)	HST12-x*1)
信號類型	AC+DC
*大輸入電壓	3.15kV	6.3kV	9.45KV	12.6kV
*好精度	讀數的0.05%
帶寬	DC~300kHz
通道	1到3
是否即插即用	否

注：1)x為通道數量

安全連接附件：

型號	LMG-MAS	LMG-MAK1	LMG-MAK3	BOB-CEE3-32
額定電壓	250V	300V	230/400V
安全等級	CATⅢ		CATII
安全標準	EC/EN61010-1
連接負載的插座	16A 250V CEE 7/4	10A 250V IEC 60320-C14	16A 400V 3L+N+PE,6h IEC 60309	32A 400V 3L+N+PE,6h IEC 60309

其他附件：

型號	功能
LMG-DSUBIO25M	過程信號接口轉接器，帶2米連接線，用于DB-25接口
LMG-DSUBIO15M/F	過程信號接口轉接器，帶2米連接線，用于DB-15接口 (注M為公頭，F(xiàn)為母頭)
LMG-DSUBIO9M	過程信號接口轉接器，帶2米連接線，用于DB-9接口
L60-X-ADSE	用于連接即插即用型電流附件到主機的轉換接頭

型號

功能

LMG-Z-AMP

人造中性點適配器，用于三相三線星形接法測試

(不考慮中性點損耗時),*大輸入電壓500V,

*大對地電壓600V

LMG-Z-DV

傳感器延長線，帶屏蔽

LMG-Z-DV3為3米 LMG-Z-DV5為5米

LMG-Z-DV10為10米LMG-Z-DV15為15米

LMG-Z-SVT

傳感器延長線帶屏蔽工作溫度，-40℃~+90℃

LMG-Z-SVT 5為5米LMG-Z-SVT 10為10米 LMG-Z-SVT 15為15米

Z941A/B

帶護套鱷魚夾，與4mm香蕉插頭連接，張口*大

39mm,*大夾取線徑30mm。額定電壓CATⅢ

1000V,32A;A為紅色，B為黑色

LMG-Z3xxU

電壓測試線，額定電壓CATⅢ1000V,1mm2線

徑，FF500mA保險絲，xx為數字：08為1.5米，

09為3米，10為6米，11為10米；顏色有黑色和

黃色

LMG-Z3xxl

電流測試線，額定電壓CATⅢ1000V,32A,

2.5mm2線徑，xx為數字：08為1.5米，09為3

米，10為6米，11為10米；顏色有灰色和紫色

LMG-Z317

RS232通訊線，1.8米

LMG-Z316

USB轉RS232通訊線，1米，帶有RS232延長線，

1.8米

L6-ACC05

用于LMG670/LMG640,運輸時必需卸下儀器

的把手以防止損壞儀器，尺寸

730mm×1350mm×330mm,帶輪子便于移動

LMG611高精度功率分析儀規格

電壓測量量程U*
額定量程(V)	3		6			12.5				25			60		130		250			400			600			1000
*大有效值(V)	3.3		6.6			13.8				27.5			66		136		270			440			660			1000
量程峰值(V)	6		12			25				50			100		200		400			800			1600			3200
過載保護	1000V+10%連續，1500 V持續1s,2500 V持續20 ms
輸入阻抗	2.69MΩ,4pF
對地電容	<90pF

電流測量量程1*
額定量程(A)	0.005	0.01			0.02		0.04		0.08		0.15			0.3	0.6	1.2			2.5		5		10	20			32
*大有效值(A)	0.0055	0.011			0.022		0.044		0.088		0.165			0.33	0.66	1.32			2.75		5.5		11	22			32
量程峰值(A)	0.014	0.028			0.056		0.112		0.224		0.469			0.938	1.875	3.75			7.5		15		30	60			120
輸入阻抗	ca.2.2Ω				ca.600 mΩ						ca.80 m					ca.20 m							ca.10 mQ
持續過載保護(A)	LMG運行時，10A															LMG運行時，32A
短時間過載保護(A)	150 A持續10ms
對地電容	<90pF

傳感器輸入U(xiǎn)sENSoRlsENSOR
額定量程(V)	0.03			0.06				0.12				0.25			0.5			1				2			4
*大有效值(V)	0.033			0.066				0.132				0.275			0.55			1.1				2.2			4.4
量程峰值(V)	0.0977			0.1953				0.3906				0.7813			1.563			3.125				6.25			12.5
過載保護	100V連續，250 V持續1s
輸入阻抗	100 KQ,34 pF
對地電容	<90pF

絕緣

所有電壓和電流輸入通道之間，對其他電子部件和對地之間。
*大1000V/CATⅢ,600V/CAT IV

同步源

測量與信號周期同步。信號周期基于“外部”,U(t)或I(t)結合可配置濾波器確定。因此讀數非常穩定，
尤其是PWM控制的變頻器和幅值調制的電子負載。

波形顯示功能

兩個采樣值波形顯示界面，每個可顯示8個信號

波形采樣(選件L6-0PT-SPV)

連續無間隙儲存采樣值，以10kSa/s速率(*快1.2Ma/s,取決于輸入模塊及電腦的性能)同時儲存*多16個參數波形在電腦中?？娠@示采樣值頻
譜圖；可計算RMS值；可導出數據到CSV或者M(jìn)ATLAB

趨勢圖功能

兩個趨勢圖顯示界面，每個可顯示8個參數，*快10ms間隔

擴展存儲容量(選件L6X1-0PTMSD)

增配250G固態硬盤

智能視覺(選件L6X1-0PT-SMV)

智能視覺包含如下功能
一、涂鴉功能，可以在任意界面通過屏幕上的涂鴉按鈕對當前界面進行涂寫并保存圖片。
二、可以在自定義菜單界面設置環境顏色，可以根據設定的條件變紅或變綠。
三、可以再自定義菜單界面給參數賦值，通過+-改變或者直接手動輸入。

擴展視頻接口(選件L6X1-0PT-DVI)

DV接口用于連接外部顯示器或投影儀

CAN接口(選件L6-0PT-CAN)

DSUB-9公頭符合ISO 11989-2(高速CAN)標準，支持CAN標準2.0A和2.0B;*快傳輸速率為1Mbit/s;*多設置傳輸256個變量，*多設置接收
128個變量；標準模式CAN ID設置到2047,擴展模式CAN ID可設置到53680911,可將設置好的設定輸出DBC文件

事件觸發(L6-0PT-EVT)

通過設置電壓、電流的觸發閾值捕捉并記錄采樣值。*多可以捕捉16個參數采樣值，每個參數*多捕捉16M個點，采樣速度*慢100.01Sa/s,*快
1.2121MSa/s(取決于輸入模塊),共13個速率可選。

諧波(L6-0PT-HRM)

諧波和間諧波分析到1000次，通過指令調用可到2000次

閃爍(L6-0PT-FLK)

依據IEC/EN 61000-4-15標準的閃爍分析

待機功率測試軟件
(選件LMG-TEST-CESTBY)

依據IEC62301:2011或EN50564:2011標準進行待機功耗測試，限制支持Eup 2010或者Eup2013或者自定義

LMG Remote

擴展軟件，通過電腦操控和遙控、設置的基礎模塊

諧波閃爍測試軟件
(選件LMG-TEST-CE-HRMFLK)

1、依照IEC/EN 61000-3-2和IEC/EN 61000-3-12進行諧波測試(選件LMG-TEST-CE-HRM);
2、依照IEC/EN 61000-3-3和IEC/EN 61000-3-11進行閃爍測試(選件LMG-TEST-CE-FLK);
3、LMG-TEST-CE-HRMFLK包含以上兩個軟件。

其他
尺寸
顯示屏
重量
保護等級
電磁兼容性
溫度
氣候等級
電源

桌面型：433mm×177mm×200mm
7寸觸摸屏，1024x600像素
*大約7.2kg
EN 61010(EC 61010,VDE 0411)保護等級/依照EN 60529 IP20
EN61326
操作溫度：5~40℃/儲藏溫度： -20~50℃
依照EN 61010一般環境條件
100~230V,47~63Hz,*大200W
