德國GMC-Instruments PV 1525系列光伏測試儀由愛儀器儀表網代理，該產品專為安裝人員和運維工程師設計，可用于對電壓高達 1500 伏直流（V??）、電流高達 25 安直流（A??）的光伏系統進行電氣安全測試和性能測量，非常適合住宅和商業級光伏安裝場景。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

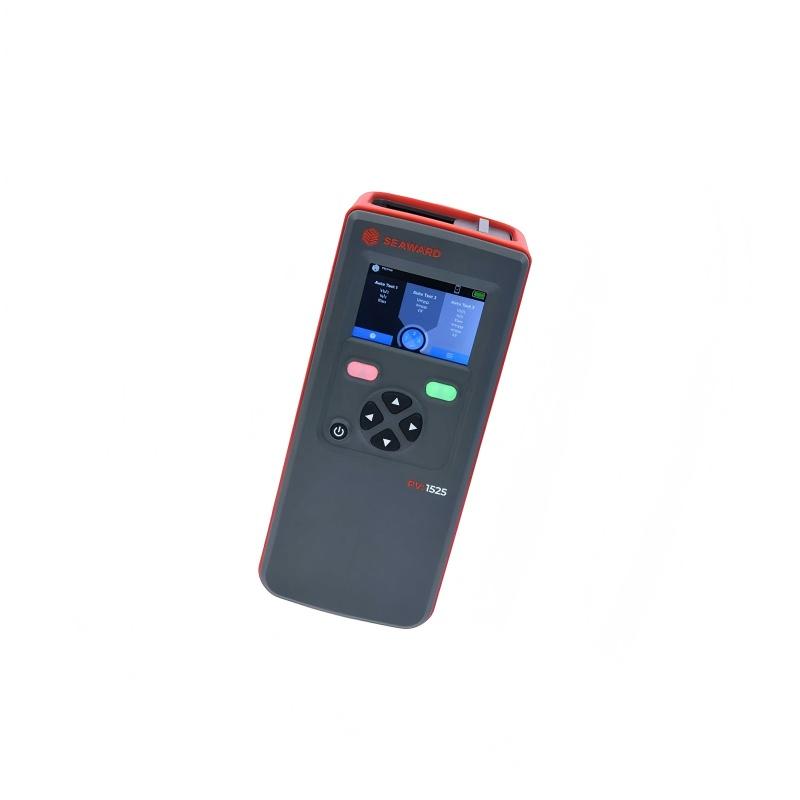

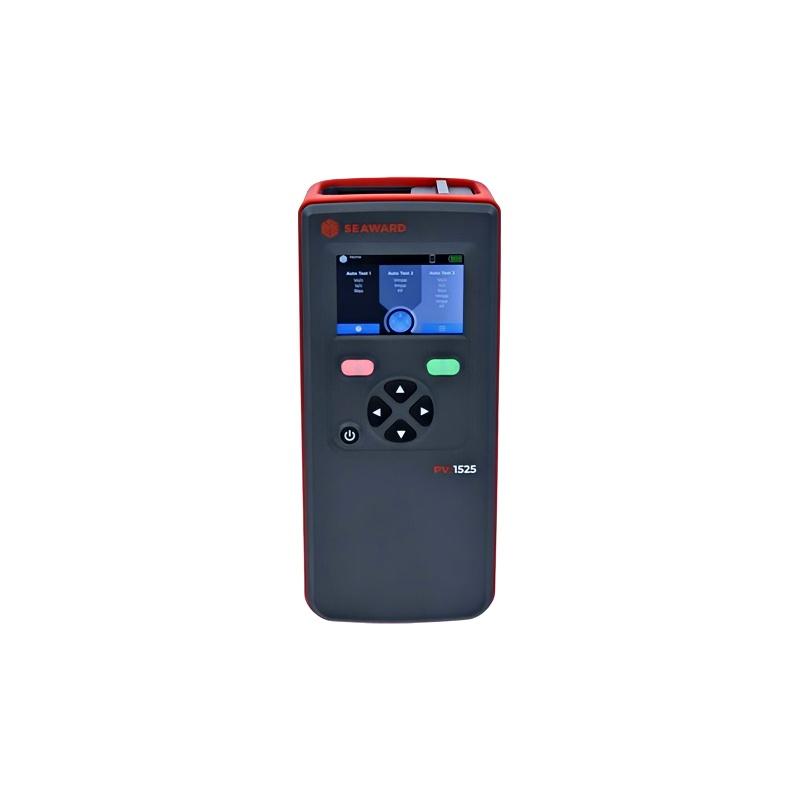

德國GMC-Instruments PV 1525系列光伏測試儀產品簡介
PV：1525 專為安裝人員和運維工程師設計，可用于對電壓高達 1500 伏直流（V??）、電流高達 25 安直流（A??）的光伏系統進行電氣安全測試和性能測量，非常適合住宅和商業級光伏安裝場景?？蓤?zhí)行接地連續性測試、絕緣電阻測試、開路電壓測試和短路電流測試。本產品采用創新的全新用戶界面，在延續上一代產品易用性的同時，新增了適配現代測試儀器的額外功能。測試結果可標注與安裝相關的信息，便于數據管理。
借助藍牙（Bluetooth®）功能，測試結果可輕松傳輸至移動應用程序 PV：Sync Mobile（支持 iOS 和安卓系統），方便查看；還可導出結果，進一步與 SolarCert 軟件同步。通過該應用程序的空中下載（Over-the-Air）更新功能，可確保儀器始終擁有zui新功能。
PV 1525系列光伏測試儀主要功能（Key Features）
支持藍牙（Bluetooth®）數據傳輸至全新 PV：Sync Mobile 應用程序
無線更新 —— 可通過 PV：Sync Mobile 應用程序?qū)υO(shè)備進行固件更新
直觀的彩色顯示屏
帶背光的功能按鍵，便于導航操作和測試引導
內置存儲器，用于存儲測試結果
手動模式，用于診斷測試
訂購信息
| 儀器（Instruments） | 零件號（Part Number） |
|---|---|
| PV：1525 完整套裝（全球版）*（PV:1525 Complete Kit (global version)*） | 601A910 |
| SS：200LR 無線輻照度計（全球版）*（SS:200LR Wireless Irradiance Meter (global version)*） | 396A942 |
| PV：1500 鉗形表（PV:1500 Clamp） | 601A1200 |
| * 不適用于美國。（* Not for USA.） | |
| 可選附件及替換件（Optional Accessories & Replacements） | |
| 便攜箱（Carry case） | 71G101 |
| 4 毫米測試探頭套裝（紅、黑、黃三色），帶鱷魚夾（Set 4 mm test probes (red, black and yellow) with alligator clips） | 601A1203 |
| 儀器至 MC4 接口測試導線套裝（黃、黑兩色）（Set instrument to MC4 test leads (yellow and black)） | 601A1202 |
| 功率測量用旁路測量導線（Bypass measurement leads for power measurement） | 601A1201 |
| 可充電電池組（Rechargeable battery pack） | 906A001 |
| 電池充電座（Battery charging cradle） | 906A021 |
| Solar Survey 快速拆卸面板安裝支架（Solar Survey – Quick release panel mounting bracket） | 396A979 |
德國GMC-Instruments PV 1525系列光伏測試儀規格
通用規格
| 機械設計（Mechanical Design） | |
|---|---|
| 重量（Weight） | 約 1 千克 / 2.2 磅（Approx. 1 kg / 2.2 lb） |
| 尺寸（Dimensions） | 265 毫米 ×115 毫米 ×78 毫米（10.4 英寸 ×4.6 英寸 ×3.1 英寸）（265 mm × 115 mm × 78 mm (10.4“ × 4.6“ × 3.1“)） |
| 顯示屏類型（Display type） | 3.5 英寸彩色顯示屏，帶背光（3.5“ color display with backlight） |
| 顯示屏分辨率（Display resolution） | 480×320 像素（480 × 320 pixels） |
| 顯示屏視場角（Display FOV） | 左右 70°，上下 60°（70° left to right, 60° top to bottom） |
| 電源（Power source） | 11.55 伏 2930 毫安時可充電鋰離子電池（11.55 V 2930 mAH lithium ion battery (rechargeable)） |
| 自動關機（Auto power down） | 用戶可配置（User-configurable） |
| 板載存儲器（Onboard memory） | 1000 個存儲位（1000 slots） |
| 環境條件（Environmental Conditions） | |
| 環境（Environment） | 干燥、無凝露，可室內或室外使用（Dry, without moisture condensation; Indoor or outdoor use） |
| 工作溫度（Operating temperature） | 5℃…40℃（41℉…104℉）（+5 °C … +40 °C / +41 °F … +104 °F） |
| 氣壓高度（Barometric elevation） | zui高 2000 米 / 6562 英尺（Max. 2000 m / 6562 ft.） |
| 存儲條件（Storage） | -25℃…65℃（-13℉…149℉）；干燥、無凝露；無電池組（–25 °C … +65 °C / –13 °F … +149 °F; dry, without moisture condensation; without battery pack） |
| 電氣安全（Electrical Safety） | |
| 過電壓類別（Overvoltage category） | 符合 IEC 61010-01 標準，CAT III 類 / 1500 伏（IEC 61010-01 CAT III / 1500 V） |
| 污染等級（Pollution degree） | 2 級（符合 IEC 61010-1 標準）（2 (as per IEC 61010-1)） |
| 防護系統（Protective system） | 外殼：符合 IEC 60529 標準，IP40 防護等級（防止直徑≥1.0 毫米 / 0.039 英寸的固體異物侵入；不防水）（Housing: IP40 as per IEC 60529 (Protection against ingress of solid foreign objects: ≥ 1.0 mm / 0.039” ?; protection against ingress of water: not protected)） |
| 防護類別（Protection category） | II 類（II） |
| 電磁兼容性（EMC）（Electromagnetic Compatibility (EMC)） | |
| 干擾發射（Interference emission） | 符合 IEC 61326-1 標準，A 類（IEC 61326-1, class A） |
| 抗干擾性（Interference immunity） | 符合 IEC 61326-1 標準（IEC 61326-1） |
| 開路電壓與電壓測量（光伏端子）（Open Circuit Voltage and Voltage Measurement (PV Terminals)） | |
|---|---|
| 顯示范圍（Display range） |
直流 + 10.0 伏… 直流 + 1500 伏（+10.0 V DC … +1500 V DC）
|
| 測量范圍（Measuring range） |
直流 + 10.0 伏… 直流 + 1500 伏（+10.0 V DC … +1500 V DC）
|
| 分辨率（Resolution） | zui大直流 0.1 伏（0.1 V DC maximum） |
| 精度（Accuracy） |
直流正電壓：±（0.5%+2 位數）（for +DC: ± (0.5 % + 2 digits)）
|
| 短路電流測量（光伏端子）（Short Circuit Current Measurement (PV Terminals)） | |
| 顯示范圍（Display range） | 直流 0.00 安… 直流 25.00 安（0.00 A DC … 25.00 A DC） |
| 測量范圍（Measuring range） | 直流 0.50 安… 直流 25.00 安（0.50 A DC … 25.00 A DC） |
| zui大功率（Maximum power） | 37.5 千瓦（37.5 kW） |
| 分辨率（Resolution） | zui大直流 0.01 安（0.01 A DC maximum） |
| 精度（Accuracy） | ±（1%+2 位數）（± (1 % + 2 digits)） |
| zui大功率（Maximum Power） | |
| zui大功率額定值（Maximum power rating） | 37.5 千瓦（37.5 kW） |
| 電壓（Voltage） | 1500 伏直流（1500 V DC） |
| 電流（Current） | 25 安直流（25 A DC） |
| 接地連續性 / 電阻測量（Earth Continuity / Resistance Measurement） | |
| 開路測試電壓（Test voltage open circuit） | 大于 4 伏直流，額定值（> 4 V DC , nominal） |
| 2 歐姆負載下測試電流（Test current into 2 Ω） | 大于 200 毫安（> 200 mA） |
| 顯示范圍（Display range） | 0.00 歐姆…199 歐姆（0.00 Ω … 199 Ω） |
| 測量范圍（符合 IEC 61557-4 標準）（Measuring range (IEC 61557-4)） | 0.05 歐姆…199 歐姆（0.05 Ω … 199 Ω） |
| 分辨率（Resolution） | zui大 0.01 歐姆（0.01 Ω maximum） |
| 精度（Accuracy） |
0.05 歐姆…0.09 歐姆：±（2%+1 位數）（0.05 Ω … 0.09 Ω ± (2 % + 1 digit)）
|
| 測試導線調零（Test leads zero） | zui大可調零至 10 歐姆（Zero up to 10 Ω） |
| 可視jing告（Visible warning） | 輸入端電壓≥30 伏交流或直流時觸發（≥ 30 V AC or V DC at inputs） |
| 電路保護（Circuitry protection） | 若輸入端電壓≥30 伏交流或直流，測試將被禁止（Test inhibited if ≥ 30 V AC or V DC at inputs） |
| 符合 IEC 61557-4 標準的重復測試（Repeat tests as per IEC 61557-4） | 約 4000 次 1 秒時長測試（Approx. 4000 1-second tests） |
| 絕緣電阻測量（Insulation Resistance Measurement） | |
|---|---|
| 開路測試電壓（Test voltage open circuit） | 250 伏、500 伏、1000 伏、1500 伏（符合 IEC 61557-2 標準）（250 V, 500 V, 1000 V, 1500 V (as per IEC 61557-2)） |
| 測試電壓規格（Test voltage specification） | 開路狀態下：-0%~+20%（–0 % +20 % (open circuit)） |
| 短路測試電流（Test current short circuit） | 小于 2 毫安（< 2 mA） |
| 1 毫安電流下測試電壓（Test voltage at 1 mA） | 注入 1 毫安電流至額定電壓 ×（1000 歐姆 / 伏）時的電壓（符合 IEC 61557-2 標準）（> 1 mA into U? × (1000 Ω/V) (as per IEC 61557-2)） |
| 顯示范圍（Display range） | 0.05 兆歐…999 兆歐（0.05 MΩ … 999 MΩ） |
| 測量范圍（符合 IEC 61557-2 標準）（Measuring range (IEC 61557-2)） |
250 伏 / 500 伏組串模式：0.05 兆歐…200 兆歐（250 V / 500 V string mode: 0.05 MΩ … 200 MΩ）
|
| 電阻分辨率（Resistance resolution） |
0.05 兆歐…1.99 兆歐：0.01 兆歐（0.05 MΩ … 1.99 MΩ：0.01 MΩ）
|
| 電阻精度（Resistance accuracy） |
0.05 兆歐…0.19 兆歐：±（5%+1 位數）（0.05 MΩ … 0.19 MΩ：±(5 % + 1 digit)）
|
| 絕緣電壓分辨率（Insulation voltage resolution） | 1 伏（1 V） |
| zui大系統電容（Maximum system capacitance） | 2 微法（2 μF） |
| 可視*告（Visible warning） | 輸入端電壓≥30 伏交流或直流時觸發（≥ 30 V AC or V DC at inputs） |
| 符合 IEC 61557-2 標準的重復測試（Repeat tests as per IEC 61557-2） | 約 4000 次 1 秒時長測試（Approx. 4000 1-second tests） |
| 工作電流（通過 PV：1500 鉗形表無線測量）（Operating Current (Wireless via PV:1500 Clamp)） | |
| 顯示范圍（Display range） | 直流 0.1 安… 直流 400.0 安（0.1 A DC … 400.0 A DC） |
| 電流測量范圍（Current measuring range） | 直流 0.1 安… 直流 400.0 安（0.1 A DC … 400.0 A DC） |
| 分辨率（Resolution） | 0.1 安（0.1 A） |
| 精度（Accuracy） | ±（5%+2 位數）（± (5 % + 2 digits)） |
| 工作功率（光伏端子及通過 PV：1500 鉗形表無線測量）（Operating Power (PV Terminals & Wireless via PV:1500 Clamp)） | |
| 顯示范圍（Display range） | 0.00 千瓦…600 千瓦（0.00 kW … 600 kW） |
| 測量范圍（Measuring range） | 0.50 千瓦…600 千瓦（0.50 kW … 600 kW） |
| 分辨率（Resolution） | 0.01 千瓦（0.01 kW） |
| 精度（Accuracy） | ±（6%+2 位數）（± (6 % + 2 digits)） |
