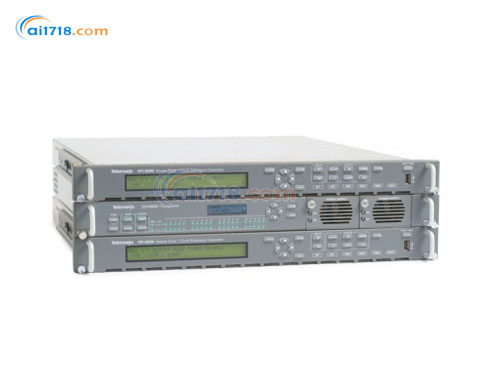

美國TEKTRONIX　SPG8000同步脈沖發生器

型號：SPG8000同步脈沖發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） SPG8000同步脈沖發生器由愛儀器儀表網代理，本產品是同時還包含當天時間和節目時間碼功能的同步脈沖發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?支持 3 Gb/s SDI 和雙鏈路 SDI 格式，幫助部署新興的視頻技術
?Stay Genlock? 提供獨特而強健的同步鎖相模式，保證數字及傳統廣播設施的穩定信號同步
?GPS 同步和時間碼模塊帶有集成 GPS 接收器，提供長期的參考時鐘穩定性
?同時還包含當天時間和節目時間碼功能
?泰克自動切換設備在一個主從 SPG 系統內提供設施的參考信號冗余
?SPG8000是一款精密的同步/時鐘基準信號發生器，它特別適用于臺同步和基準應用
?視頻同步和時鐘基準發生器
?時間基準輸出適用于多種格式
?利用BG 選件，可以添加四路模擬輸出
?GPS選件給SPG8000增加了一個機內的GPS接收機
?SPG8000 發生器可以配置不同的選件，從而可以提供多種多樣的測試信號輸出
?在SPG8000 發生器中還提供了幾種音頻基準信號
?SPG8000 提供有10/100/1000 BASE- 以太網接口，從而可以實現該儀器的遠程訪問
?對于一些極其重要的應用場合，可以給SPG8000 發生器配備第二個電源供給模塊

產品特點：
?具有多路獨立的黑場色同步和HD 三電平同步輸出，為視頻播出或節目制作設施提供所有必需的視頻基準信號
?具有四路LTC輸出，在黑場色同步輸出信號中有VITC，NTP 服務器能夠提供各種各樣格式的時間基準信號
?基于GPS的同步能夠提供準確的時間/日期基準和確定的視頻相位基準，可以使遠程的SPG8000 系統互相鎖定
?當外接同步基準輸入或者GPS信號暫時丟失時，利用SPG8000同步發生器的Stay GenLock® 特性和GPS 能夠始終保持恢復狀態，以避免對同步鎖相造成沖擊
?可以選擇各種各樣格式的視頻測試圖案，包括串行數字格式(SD、HD 和3G-SDI)以及復合模擬格式(NTSC 和PAL)
?采用雙電源供電，可熱備份互換，以確?；鶞?zhǔn)信號連續輸出的可靠性
?采用基于web的接口界面，可實現遠程配置，為狀態和*示信息提供SNMP 支持，使同步管理更為方便簡捷
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統

產品應用：
?可用于廣播電視播出、演播室、移動設備和后期節目制作設施的同步脈沖發生器和時間基準發生器
?適用于分布式系統基礎設施的臺主或臺從(鎖相)運行
?適用于視頻設備驗證、系統設施鏈路測試以及顯示校準

特性	說明
連接器	BNC ×2，無源環通
輸入阻抗	75 ?
輸入信號	NTSC/PAL 黑場色同步 HD 三電平同步 1080/60/59.94/50I 1080/30/29.97/25/24/23.98P 1080/24/23.98PsF 720/60/59.94/50P 10 MHz 連續波
幅度范圍	?8 dB 至 +6 dB
S/N比	>40 dB
SCH 相位	0 ±40°
反射損耗	≥30 dB，頻率為 300 kHz 至 10 MHz 時
鎖定穩定度	±3 dB 幅度變化范圍：<1 ns 抖動(色同步鎖定)： <0.5° 抖動(同步鎖定)：<1 ns 抖動(連續波鎖定)：<1 ns（典型值 1°）
鎖相(Genlock)輸入
定時調整范圍	彩色幀內任意位置
定時調整分辨率	<0.5° 的NTSC/PAL 副載波, 三電平同步輸入：1ns
彩色成幀	即使輸入基準信號有 ±45° SCH 誤差，精度也能夠保持
鎖定范圍	±7.5 × 10-6
時間基準
信號源	GPS 信號，LTC 輸入，或者從NTSC/PAL 鎖定輸入中讀出VITC
時間區偏置	-23:59 至 +23:59
夏時制調整	起始/ 終止循環日歷或者人工調整，含偏置時間調整
閏秒調整	在時間計劃數據中的00:00 處插入，或者延遲至24 小時
LTC 輸入
連接器	可使用直通的D-sub 15-腳連接器。選購的分支電纜(break out cable)連接至XLR連接器
格式	24 fps（24 Hz 或 23.98 Hz）、25 fps、30 fps、30 fps 失落幀 (29.97 Hz)，按照SMPTE 12M標準
視頻定時	按照 SMPTE 12M 標準，連續運行在至少90% 可能的定時范圍
信號電壓范圍	0.5 至10 Vp-p 差分, 1 至5 Vp-p 信號末端
噪聲容差	-30 dB SNR RMS 白噪聲，10 kHz BW 至峰峰值信號電平，或者-10 dB SNR，5 MHz白噪聲
交流干擾容差	交流干擾容差0 dB 交流干擾/ 信號比
抗擾性	時間碼連續一致的100個相鄰幀應當視為有效
輸入阻抗	標稱 600 ? 差分，300 ? 信號末端
基準輸出
輸出路數	基本配置為3路模擬同步輸出，采用選件BG可提供7 路輸出
連接器	BNC ×3-7
格式	NTSC/PAL 黑場色同步，HD 三電平同步，或者10 MHz 連續波
格式組合
NTSC/PAL 黑脈沖	所有輸出端口(黑場 1-5 和復合 1-2)均可提供
HD 三電平同步	黑場輸出1-3 路可以單獨產生任意格式，既可以是整數幀頻組，也可以是非整數幀頻組黑場輸出 4-5 路也可以單獨產生這樣的格式組或者其它格式的幀頻組
10 MHz CW	僅黑場 3 有輸出
輸出阻抗	75 ?
反射損耗	≥30 dB， 30 MHz 以內
黑場色同步輸出
標準	SMPTE 170M, ITU-R BT.1700-1, EBU N14, SMPTE RP154, RP318M-B
格式	NTSC-M（7.5 IRE 黑），NTSC-J（0 IRE 黑），PAL-B
時間碼	可選的 VITC 插入
行	一行或者兩行，由用戶選擇
信號源	可調整偏置的時間/ 日期，或節目(已播放的)時間計數器
幅度精度	±2%
SCH 相位	< ±5°
定時調整	每路輸出是獨立的
范圍	彩色幀的任意處
分辨率	時鐘分辨率18.5 ns (1/54 MHz) 精細分辨率 0.1 ns(黑場 1-3)
嵌入音頻
標準	SMPTE 272M (SD), 299 (HD/3G)
有效通道	16 通道（SD、HD、3G-A），32 個通道 (3G-B)
樣值頻率	48 kHz
數字編碼	24 比特（HD、3G），20 位 (SD)
信號同步	異步和同步（無幀號#），被同步（幀號#）
單音頻率	10.0 Hz 至 20000.0 Hz，0.5 Hz 分辨率
電平	–60 至 0 dBFS， 1 dB步進
通道標識	可聽見的卡搭聲，AES 通道起始字節
DARS 輸出
輸出	2 個通道（1 個 AES/EBU 音頻對）
輸出阻抗	75 ?，不要平衡
連接器	BNC ×1
輸出幅度	1 ±0.2 V
頻率，電平	無信號
取樣頻率	48 kHz（鎖定于視頻信號）
量化	線性 PCM，20 或 24 位（2 個補碼）
傳輸編碼	雙相標志編碼
內部振蕩器
內部模式中的頻率精度	± 135 × 10-9 ，為期一年的校準周期. 在調整后通常可以達到 ± 10 × 10-9
隨溫度變化的頻率精度	±2 × 10–9，當變化范圍為 ± 5℃ 時 ±10 × 10–9，當變化范圍從 0 至 50℃ 時
當受到?jīng)_擊或者振動時的	± 25 × 10-9 ，6 ms 半正弦波沖擊，沖擊
頻率漂移	< ±100 × 10–9，在恒定溫度下，處于Stay GenLock® 模式，在機內，每一年時間
遠程訪問
網絡接口	10/100/1000 BASE-T
配置	基于Web 的用戶接口，HTML 描述語言JavaScript
管理	SNMPv2
通用接口
連接器	所有輸入/輸出線路為9芯 D-sub 連接器。兩路輸入和一路輸入也可以使用相同的15 芯 D-sub 連接器可選購分支電纜(breakout cable)以使用BNC 連接器
輸出	三路，用戶可選擇(對于特定事件)
1,2	特定事件(一項): GPS 信號告*，鎖相丟失，鎖相即將失去，輸入信號丟失，或者計時器終結
3	特定事件(邏輯與):風扇故障，鎖相丟失，鎖相即將失去，鎖相輸入丟失
輸出電平	0.5-5 V
輸入	兩路(使用4 芯連接器)
1	用戶可選擇重新采集GPS 信號，同步干擾，或者重啟計時器
2	三芯連接器以調用預置項1 至7
輸入電平	0.8-2.4 V
尺寸	44483559mm
重量	4.85kg
電源功耗	60 W(*大值，有效電源供給輸入) 60 W，備份電源輸入，每天5 秒加載測試
溫度	0 至 +50 ℃
海拔	3,000 m (9,842英尺)
電源電壓	100 至 240 V，50/60 Hz

型號	格式	功能	發生器選件	外形
ECO8000	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
ECO8020	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件，選件 CBL：10 個高密度 BNC 連接器至標準 BNC 連接器電纜	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
SPG300	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，半寬度
SPG600	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，全寬度
SPG8000	復合 NTSC/PAL、SD、HD、3G-SDI	同步鎖相同步/GPS/NTP 服務器/黑脈沖/三電平同步，字時鐘，LTC 和 Anc 時間碼，燒入時間碼，嵌入式音頻，ANC 數據，ID 文本/圓，彩色徽標疊加，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 GPS：GPS 同步和 NTP 服務器，選件 BG：模擬黑場和復合測試信號發生器，選件 SDI：SD/HD-SDI 測試信號發生器，選件 3G：3G-SDI 測試信號發生器，選件 AG：數字 AES 音頻發生器加 DARS，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 ANT：GPS 屋頂天線（5VDC，1575MHz 范圍）	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
TG8000	復合、分量、標清、高清、3G	嵌入式音頻，時間碼，ANC 數據，文本/周期，時鐘，同步鎖相/GPS/黑場/三級同步，8 個應用模塊，AV 延遲測試序列	AGL7 模擬同步鎖相，ATG7 復合模擬測試發生器，AVG7 模擬視頻發生器，AWVG7 模擬寬帶視頻發生器，GPS7 GPS 同步和時間碼，AG7 音頻發生器，BG7 模擬黑場發生器，DVG7 SD-SDI 數字發生器，HDLG7 雙鏈路 HD-SDI 發生器，HD3G7 HD/3G-SDI 測試信號發生器，HDVG7 HD-SDI 數字發生器，SDI7 SD/HD/3G-SDI 測試信號發生器	1 RU 全深度，全寬度
