德國NARDA(納達)　EHP-50F低頻電磁輻射分析儀

型號：EHP-50F低頻電磁輻射分析儀

品牌：德國NARDA(納達)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國NARDA(納達)

德國NARDA公司是目前世界上優秀的射頻電磁輻射分析儀生產廠商之一，在射頻電磁輻射分析領域處于領導地位，NARDA公司在電磁場測量領域擁有超過95%的專利。 NARDA公司以向客戶提供高品質的產品為目標，擁有多項全球領先的電磁場測量的高端技術。NARDA公司主要生產各種型號的NA...[查看更多]

瀏覽過此產品的用戶最終購買了

德國NARDA(納達) EHP-50F低頻電磁輻射分析儀由愛儀器儀表網代理，本產品是低頻場強測量?jī)x，設計緊湊，同時配有電場和磁場傳感器進行三維全向測量?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

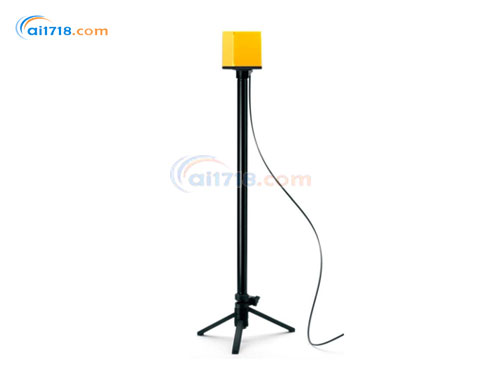

?EHP-50F 是低頻場強測量?jī)x，設計緊湊，同時配有電場和磁場傳感器進行三維全向測量
?因此，它可以對電場和磁場進行選頻測量和無方向性測量，并且具有高精度和動態范圍大的特點
?EHP-50F 內置三腳架安裝接口，支持光纖遠控操作，因此可以將其放置在*佳的測量位置而不受測試人員本身的影響，從而不會對測量結果造成偏差
?遠控操作可使用基于 Windows?的 PC 軟件或 Narda NBM-550 主機
?在獨立工作模式下，EHP-50F 可以實現長時間全自動地測量，如 24小時全天測量，并存儲測量結果

產品特點：
?*測量電場和磁場強度
?頻率范圍 1 Hz - 400 kHz ，高動態范圍
?FFT 分析支持三維全向的選頻測量和寬頻測量
?符合 ICNIRP 2010, ICNIRP 1998 和EMF Directive 2013/35/EU 標準的計權峰值測量模式
?時域測量方式可準確獲取信號的頻率構成
?光纖接口遠控，測量結果不受外界干擾
?內置數據記錄器，支持長達 24 小時的長時間自動測量
?控制和顯示可使用 PC 或或 NBM-550 寬頻測量?jī)x

產品應用：
?在我們生活的環境中有很多低頻場強存在，只要有電能產生、傳輸、使用的地方都會產生低頻電場，例如家里、工作場所、療設備等，甚至室外的高壓傳輸線也會產生電場。哪里有高電流哪里*有磁場，哪里有高電壓哪里*有電場。而完全避免電場的影響幾乎是不可能的，重要的是要了解它們對我們的影響并且通過一定的手段減小電場的影響

低頻場強多發領域：
?供電站與變壓器
?高壓線
?電動裝置及鐵路
?焊接、回火及熔煉工業設備
?鍍鋅設備及氯化生產
?療設備，MRT

固定限值保護
?針對工人暴露于物理因素 (電磁場) 下而導致的風險，歐盟制定了相應的標準“EMF Directive 2013/35/EU”，其中規定了歐盟的每個公司都必須對所有工作場所的場強暴露進行風險評估。此外，規定了強制性的*低場強限值，并要求*遲于 2016 年中期達到要求。
?國際標準化組織如 WHO、 ICNIRP、 IEC、 IEEE、 CENELEC 以及各個*的有關部門多年來一直致力于建立輻射保護機制，規定并不斷更新限值, 同時針對不同的產品也制定了相應的標準。高頻和低頻場強的短期影響是毋庸置疑的，上所有的公共場所和職業環境都規定了相應的場強限值，然而僅僅規定限值本身是無法可靠保護人們安全的，必須使用經過校準的測量?jī)x表進行測試驗證

FFT 頻譜分析
?低頻范圍的電磁場限值與頻率有很大關系，因此，寬帶的測量方法往往不能準確地對信號進行評估，而頻譜分析方式可以獲取信號的完整頻率構成信息。
?EHP-50F 采用的 FFT 分析功能強大，頻率范圍覆蓋 1 Hz - 400kHz。低頻信號通過窄的分辨帶寬和較高的頻率分辨率進行捕獲；較高的頻率可以采用較寬的分辨率，這樣可以實現較快的測量。
?電場和磁場的頻譜測量在各個軸向同時進行，并給出在同一時刻記錄的頻率范圍的寬帶測量值。

計權峰值測量模式（WPM ）
?實際中遇到的各種各樣的場強信號越來越復雜，例如在電阻焊接時的電流脈沖。而即使對于這種脈沖信號，計權峰值測量模式也可以*地測量，并且在測量時會考慮不同頻率分量的相位影響。這種方式可以大大節省用戶的工作量，因?yàn)橛脩糁恍枰x擇相應的標準即可，儀表可以直接給出相對于限值的百分比結果。
?基于 ICNIRP 2010 和 IEC 61786-2 標準要求，EHP-50F 采用了時域卷積的計權峰值評估方式。測量范圍覆蓋 1 Hz - 400 kHz，并可以給出測量結果隨時間變化的曲線圖

EHP-50F 控制
NBM-550 控制測量
?EHP-50F 所有的測量功能都可以通過 NBM-550 遠程連接控制實現，EHP 與 NBM-550 采用光纖（POF 雙工）方式進行連接，NBM 用于顯示 EHP 傳輸?shù)臏y(cè)量結果。對于比較惡劣的環境和強日光環境，NBM 相較于 PC 遠控更有優勢。測量數據保存在 NBM 中，并可利用 NBM-TSPC 軟件進行評估和管理。除了測量低頻場強，這種解決方案對于需要測量射頻場強的用戶來說也是一種理想的選擇

單機工作模式
?長時間測量的理想工作模式，支持長達 24 小時的自動測量和結果記錄，不需要額外的電源供電。使用軟件進行預先配置，可以測量寬頻帶或頻譜（E 或 H）中出現的*大場強值。采用這種方式，每分鐘會有兩個測量值自動保存到數據記錄器中，便于后期讀出和評估

PC 控制測量
?通過光纖連接可以使用基于 Windows 的 PC 軟件 EHP50-TS 控制EHP-50F 進行操作測量，這種模式是實驗室測量和詳細展示結果頻譜的理想選擇。與 NBM 控制測量方式相比，EHP50-TS 軟件還提供了其他的測量特性，例如：
三維頻譜圖/瀑布圖顯示
各向同性頻譜和 X, Y, Z 軸單獨顯示
電場和磁場同時測量
電信號測量（通過輔助輸入接口）

測量原理		· 基于 FFT 頻域測量（1024 點 FFT 計算） · STD（Shaped Time Domain）測量模式，利用峰值檢波器進行計權峰值測量
傳感器		· 正交線圈用于磁場測量（傳感器類型 35 cm 2 ） · 正交電極板用于電場測量（傳感器類型 50 cm 2 ）
特性和功能
EHP-50F控制		連接 NBM-550	PC 軟件 EHP50-TS 遠程控制	單機工作，無顯示
測量功能	頻譜分析帶標記估計功能	頻譜，全向標準，全向（頻譜與標準相關，以百分比顯示）	頻譜，全向和X，Y，Z 標準，全向和X，Y，Z （頻譜與標準相關，以百分比顯示）三維頻譜	-
	高峰值（大頻譜）	全向和 X，Y，Z		全向； *大 6 Hz … 100 kHz（Span 0.5/1/2/10/100kHz）
	寬帶
	計權峰值	全向和X，Y，Z 帶有隨時間變化曲線圖		-
符合 IEC 61786-2（時域）的計權峰值，可選標準		EMF Directive 2013/35/EU, Limbs Action Levels EMF Directive 2013/35/EU, High Action Levels EMF Directive 2013/35/EU, Low Action Levels ICNIRP 2010 Occupational ICNIRP 2010 General Public ICNIRP 1998 Occupational ICNIRP 1998 General Public		-
其他的可選標準，作為限值曲線顯示或與標準相關的頻譜（用戶可添加多種標準）		GB8702 General Public BGV B11 Area 2h/d BGV B11 Area 2 BGV B11 Area 1		-
		Safety Code 6 1999 RF Work Safety Code 6 1999 Gen Pub	IEC C95.6-2002 Gen. Public IEC C95.6-2002 Occupation
數據記錄-自動保存	頻譜	-	三維頻譜或每個頻譜單獨保存為文本文件	-
	*高峰值或?qū)拵?	定時保存存儲間隔 1 s - 6 min 電池工作時間 > 9 h	-	存儲間隔 30/ 60 s 電池工作時間 24 h
PC 軟件		“NBM-TS” 評估、報表和輸出	“EHP50-TS” 測量、評估及保存到文件	“EHP50 Logger” 配置、讀數及保存到文件
結果類型/采樣	頻譜分析和標準	實時值（采樣）平均值 *大保持		-
	*高峰值或?qū)拵?			實時值（采樣） RMS/線性值/中間值平均值
	計權峰值（隨時間變化曲線）	200 個結果，循環存儲 時長 100 s - 2000 s	200 個結果，循環存儲 時長100 s - 1000 s	-
平均算法		移動 RMS平均4/8/16 或 32個結果平均	移動 RMS平均時間 30 s - 30 min	RMS，線性值和中間值所有結果參與運算
輔助測試接口		單通道輸入，用于分析 30 nV - 1 V 的電信號 測量需要使用 PC 軟件 EHP50-TS 進行控制同軸插孔類型 MMCX，輸入阻抗 1 kΩ
數據接口		連接 NBM-550 主機或 PC 軟件進行測量控制塑料光纖（POF）接口，雙工 2 x 1000 μm RP-02，波特率 38400，長度達 40 m 注: 不支持用戶特殊要求的遠控操作

頻率
所有測量功能（計權峰值測量除外）	范圍（SPAN ）	起始頻率（Fstart ）	終止頻率（Fstop ）	分辨率（Resolution ）	RBW
	400 kHz a)	4800 Hz	400 kHz	976.56 Hz	3600 Hz
	100 kHz	1200 Hz	100 kHz	244.14 Hz	900 Hz
	10 kHz	120 Hz	10 kHz	24.414 Hz	90 Hz
	2 kHz	24 Hz	2 kHz	4.8828 Hz	18 Hz
	1 kHz	12 Hz	1 kHz	2.4414 Hz	9 Hz
	500 Hz	6 Hz	500 Hz	1.2207 Hz	4.5 Hz
	200 Hz a)	2.4 Hz	200 Hz	0.48828 Hz	1.8 Hz
	100 Hz a)	1 Hz	100 Hz	0.24414 Hz	0.9 Hz
計權峰值模式	1 Hz - 400 kHz

測量場強 b)		電場	磁場
測量范圍（手動選擇）	低場強范圍	5 mV/m - 1 kV/m	0.3 nT - 100 μΤ
	高場強范圍	500 mV/m - 100 kV/m	30 nT - 10 mT
過載限值		200 kV/m	20 mT
動態范圍		106 dB	110 dB
顯示分辨率（NBM-550）	低場強范圍	4 digits， ≥ 1 mV/m	4 digits， ≥ 0.1 nT
	高場強范圍	4 digits， ≥ 0.1 V/m	4 digits， ≥ 0.1 μT
顯示平均噪聲電平（DANL）（f ≥ 50 Hz，SPAN ≤ 1 kHz）		5 mV/m（全向） 3 mV/m （單向）	0.3 nT（全向） 0.2 nT（單向）
電場/磁場抗擾度		< 10 V/m @ 1 mT （磁場）	< 0.2 μT @ 20 kV/m（電場）
不確定度b)		電場	磁場
擴展的測量不確定度c)		±9 %（典型值 ±5 %） @ 40 Hz - 100 kHz， ≥ 1 V/m	±5.6 %（典型值 ±3 %） @ 40 Hz - 100 kHz， ≥ 200 nT
平坦度 @ 100 V/m， 2 μΤ	5 Hz - 40 Hz 40 Hz - 100 kHz 100 kHz - 400 kHz	±0.35 dB （5 Hz - 400 kHz）	±0.7 dB] ±0.35 dB ±0.7 dB
線性度（對應 100 V/m， 2 μT）		±0.2 dB （1 V/m - 1 kV/m）	±0.2 dB （ 200 nT - 10 mT）
各向同性響應		±0.12 dB （典型值）	±0.54 dB （典型值）
溫漂（55Hz 時典型值）（對應 23 °C，50 %相對濕度）		-0.004 dB/°C （-20 °C ~ 55 °C）	-0.008 dB/°C （-20 °C ~ 23 °C） +0.013 dB/°C （23 °C ~ 55 °C）
濕度偏差（55Hz 時典型值）（對應 23 °C，50 %相對濕度）		+0.011 dB/% （10 % - 50 % 濕度） +0.022 dB/%（50 % - 90 % 濕度）	-0.007 dB/% （10 % - 50 %濕度） +0.01 dB/% （50 % - 90 %濕度）
通用參數
推薦校準周期		24 個月（校準數據保存在內部 EEPROM 中）
三角支架接頭		螺紋嵌入，規格 UNC ?“
內置電池		鋰電池，可充電， 3.7 V / 5.4 Ah
工作時間		> 9 小時24 小時，獨立工作模式下
充電時間		< 6 小時
外部供電		10 - 15 VDC，500 mA（接口 3.5/1.35 mm）
溫度		操作 -20 °C ~ +55 °C 存儲 -30 °C ~ +75 °C 充電 0 °C ~ + 40 °C
濕度（工作）		0 ~ 95 %相對濕度，非冷凝
尺寸（H x W x D）		109 mm x 92 mm x 92 mm （不考慮三角支架）
重量		550 g （不考慮三角支架）
原產地		意大利

訂購信息		編號
作為 NBM-550 選項
EHP-50F 電場&磁場分析套件，1Hz-400kHz，與 NBM-550連接使用包括：		2404/103
EHP-50F 主機 EHP-TS PC軟件(含CD手冊) 可伸縮三腳架，0.50m AC/DC 電池充電器校準證書	O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱）獨立工作模式 / PC 軟件控制
EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括：		2404/104
EHP-50F主機 EHP-TS PC 軟件可伸縮三腳架，0.50m 小型三腳架 AC/DC電池充電器校準證書	O/E ~ USB 轉換器，RP-02/USB 光橋連接器 RP-2 線纜，F(xiàn)O 雙工，RP-02，10m 便攜手提箱用戶手冊
與 NBM-550 組成成套系統
EHP-50F電場&磁場分析套件，1Hz-400kHz，獨立工作/PC控制包括：		2404/104
EHP-50F主機 NBM系列硬質保護箱，可裝入5個探頭電源9VDC，100V-240VAC 可充電鎳氫電池背帶，1m 三腳架，0.16m USB接口線纜 NBM-TS軟件 NBM-550操作手冊 EF 0691電場探頭	EHP-50F 主機 泡沫塑料，用于保護 EHP-50F（可裝入 NBM 硬質保護箱） EHP-TS PC 軟件可伸縮三腳架，0.50m AC/DC 電池充電器 O/E ~ USB 轉換器，RP-02/USB 線纜，F(xiàn)O 雙工，RP-02，10m 光橋連接器 RP-2 三角架，非導電性，1.65m 校準證書
可選附件
三角架，非導電性，1.65m ，帶工具包 O/E ~ RS232 轉換器， RP-02/DB9 FO 雙工線纜，RP-02，2m FO 雙工線纜，RP-02，20m		2244/90.31 2260/90.06 2260/91.02 2260/91.03
