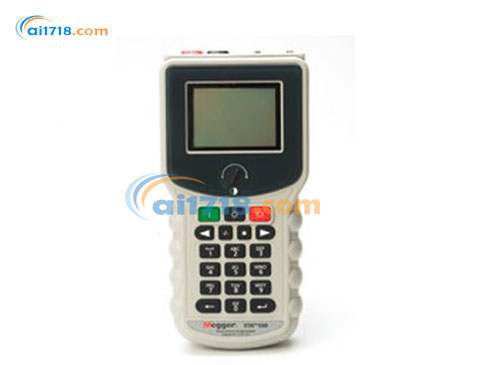

美國MEGGER　TTR100-1手持式變壓器匝數比測試儀

型號：TTR100-1手持式變壓器匝數比測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TTR100-1手持式變壓器匝數比測試儀由愛儀器儀表網代理，TTR100-1是一款手持式、堅固、重量輕和以電池供電的儀器，它補充了Megger現有的變壓器測試產品?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TTR100-1手持式變壓器匝數比測試儀簡介：
?Megger提供新型的TTR系列TTR100-1，是一款手持式、堅固、重量輕和以電池供電的儀器，它補充了Megger現有的變壓器測試產品。
?TTR100-1同時也提供了更多功能例如繞組電阻、極性和相角測量，當不需要這些功能時可以把它們關掉。
?TTR100-1更高可測量匝數比為20000:1，TTR100提供更高的匝數比準確度為0.1%。
?TTR100-1還有獨特的軟件功能。
?測試部門或質保部門使用TTR100-1在變壓器生產過程中進行結果測試及校準，這情況下使用TTR100-1可改善例如質保測試的效率及更有效地收集和儲存大量數據，數據可下載至計算機電子表格或數據庫程序。

TTR100-1手持式變壓器匝數比測試儀特點：
?可測試匝數比、相位位移、勵磁電流、向量組、繞組電阻和極性
?全自動、快速、易于使用、手持式、堅固、重量輕
?電池供電，配合省電和關機功能
?字母數字鍵盤
?RS232數據傳輸和打印

?儲存200個測試結果，100個用戶定義的變壓器測試設置

應用場景
變壓器的正常運行幾乎完全依賴于其繞組的電氣性能。為確保變壓器持續正常工作，需通過測試驗證其電氣性能是否符合設計規格。變壓比測試儀（TTR）是測試變壓器繞組的重要工具，可檢測單相或三相變壓器中的多種故障，也非常適合在儀表車間用于檢驗電流互感器（CT）和電壓互感器（PT），能測定 CT 和 PT 的空載精度，并判斷是否需要對故障 CT 和 PT 進行進一步測試。
TTR100-1 向變壓器高壓繞組施加電壓（電壓比與變壓比成正比），并*測量低壓繞組產生的電壓。除變壓比外，該儀器還可測量勵磁電流、高低壓繞組間的相位角偏差、比值誤差、直流繞組電阻及極性。
變壓比
變壓比是指變壓器高壓繞組匝數與低壓繞組匝數的比值。
TTR100-1 這類變壓比測試儀可直接測量單相和三相變壓器的變壓比。多種因素可能導致變壓比發生變化，如故障造成的物理?yè)p壞、絕緣老化、污染及運輸損壞等。若變壓比與額定電壓比的偏差超過 0.5%，變壓器可能無法可靠運行。要測量此類微小的變壓比變化，*需要使用具備梅格 TTR100-1 這般精度的儀器。
勵磁電流
TTR100-1 可通過向變壓器某一繞組施加電壓來測量勵磁電流。*測量勵磁電流能反映變壓器鐵芯的狀態，異常環流或意外接地會影響勵磁電流，進而提示故障存在。
相位角偏差
相位角偏差是指施加在高壓繞組上的電壓信號與從低壓繞組提取的電壓信號之間的相位關系。
正常情況下，變壓器高低壓側的相位偏差極小，但當鐵芯出現老化或損壞時，相位偏差會發生顯著變化。TTR100-1 能夠以檢測故障所需的分辨率測量這種相位關系。
有關變壓器電氣性能的更多信息，可參考《IEEE 變壓器標準測試規程》（C57.12.90）或《IEC 600076.1（2000）》。
繞組電阻
測量變壓器繞組的直流電阻有助于發現短路繞組、開路繞組及連接松動等問題。
梅格 TTR100-1 可測量單相和三相變壓器繞組的直流電阻。
變壓器極性
確定配電變壓器的極性，對其在電網中正確接線至關重要。
梅格 TTR100-1 可識別單相配電變壓器的減極性和加極性。
對于電流互感器（CT）和電壓互感器（PT）而言，極性同樣關鍵，極性錯誤可能引發嚴重問題。

功能特點及優勢
采用可充電電池供電，現場續航時長可達 15 小時。
支持通過字母數字鍵盤輸入并保存報告標題信息，如公司名稱、變電站名稱、變壓器制造商、變壓比、操作人員、溫度及相對濕度（% RH）。
具備行業內*寬的變壓比測量范圍（20000:1），在低勵磁電壓下精度*高（0.8 至 4000 范圍內精度為 ±0.2%）。
允許操作人員輸入變壓器及其所有分接頭的變壓比，可即時判斷分接頭是否超出允許范圍，便于快速識別故障分接頭。
記錄套管式電流互感器（CT）的變比誤差和相位誤差，精度達銘牌值的 ±0.2%，無需使用重型測試設備，縮短設置時間。
測量變壓器原邊與副邊的相位偏差（單位：分、度或厘弧度），可快速發現變壓器的匝間短路、鐵芯故障等問題，該功能還可用于驗證電壓互感器（PT）和電流互感器（CT）的相位誤差。
非常適合儀表車間使用，可用于測定大多數 CT 和 PT 的空載精度，判斷是否需要對疑似故障的 CT 和 PT 進行進一步測試。
是變壓器制造商的理想選擇，其獨特的測試流程和存儲功能使操作人員能在*短時間內完成單相和三相變壓器（含多個分接開關和套管式 CT）的設置與測試。
設有 “快速測試” 模式，可快速測定單相和三相變壓器、PT 及 CT 的變壓比、勵磁電流、相位角偏差和繞組電阻，同時還能測定 PT、CT 及單相變壓器的極性。
顯示每次測試的所有測量值和計算值，包括變壓比、勵磁電流、比值誤差、相位角偏差、變壓器向量組、繞組電阻及極性，提供全面且確鑿的數據支持。
采用堅固輕便的設計，非常適合惡劣的現場和變電站環境。
支持三種用戶可選標準：ANSI（美國*標準協會）、IEC（國際電工委員會）和澳大利亞標準，同時符合 IEC61010-1、CE（歐盟合格認證）及 IP54（防塵防水等級）要求。
支持六種用戶可選語言：英語、法語、德語、意大利語、葡萄牙語和西班牙語。

TTR100-1訂購信息

物品（數量）	型號
標配配件	-
測試線 - “X” 繞組，6 英尺（1.8 米）	2007-714-6
測試線 - “H” 繞組，6 英尺（1.8 米）	2007-716-6
電腦接口線	33147-18
電池組	35753
通用電池充電器	35757
電池充電器電源線	按地區確定
氯丁橡膠保護攜帶箱及配件袋	55-20008
測試結果上傳電腦軟件	35794-2
快速入門指南	55-20013
說明書	AVTMTTR100-1-XXX（XXX 為語言代碼）

可選配件及對應型號

物品（數量）	型號
可選配件	-
測試線 - “X” 繞組，12 英尺（3.6 米）	2007-714-12
測試線 - “H” 繞組，12 英尺（3.6 米）	2007-716-12
測試線 - “X” 繞組，20 英尺（6 米）	2007-714-20
測試線 - “H” 繞組，20 英尺（6 米）	2007-716-20
測試線 - “X” 繞組，33 英尺（10 米）	2007-714-33
測試線 - “Y” 繞組，33 英尺（10 米）	2007-716-33
TRS1D 校準標準件	TRS1D
背包式線纜袋	2012-180
額外電池組	35753
老款 TTR100（塑料接頭）可選替換測試線組	-
測試線 - “X” 繞組，12 英尺（3.6 米）	35502-510
測試線 - “H” 繞組，12 英尺（3.6 米）	35502-520

TTR100-1手持式變壓器匝數比測試儀產品規格

項目	詳情
電源類型	可充電鎳氫電池組，3.6 V 直流，3800 mAh
電池續航	*長 15 小時現場操作時間
充電器輸入電壓	100 - 250 V 交流，50/60 Hz ±2 Hz；充電時設備可正常運行，充電時間約 3 小時
勵磁電壓	測試配電或電力變壓器以及 PT 時為 8V rms；測試 CT 時為 1.5V ac RMS 或 8V ac RMS
測試頻率	內部生成 55Hz，適用于 50/60Hz 測試
勵磁電流范圍	0 至 100mA，4 位分辨率
變比范圍	8V ac：0.8 至 20,000，5 位分辨率（用于變壓器和 PT 測試）；1.5V ac：5.0 至 2200，5 位分辨率（用于 CT 測試）
相位偏差范圍	±90o，分鐘顯示到 1 位小數，度顯示到 2 位小數，百分度顯示*到 2 位小數
繞組電阻范圍	0 至 2000 Ω，4 位分辨率
變壓器向量組	1PH0 或 1PH6
變壓器極性	加極性或減極性
電流精度	±5% 讀數 ±0.5mA
相位偏差精度	±5 分鐘
變比精度 *	0.8 至 4,000 時，±0.20%；4,001 至 10,000 時，±0.25%；10,001 至 20,000 時，±0.30%；* 勵磁電流值不大于預設值時
繞組電阻精度	10 Ω 至 2000 Ω 范圍：±(10% 的讀數 + 1 位數字)；10 mΩ 至 9.99 Ω 范圍：±(10% ±1 mΩ)；0.1 mΩ 至 9.99 mΩ 范圍：±(10% ±0.5 mΩ)
PC 接口	RS232C 端口，9 針，57.6 Kbaud
顯示屏	全圖形 LCD 模塊，寬溫度范圍，128 x 64 點陣（21 個字符 ×8 行）
測試結果存儲	內部非易失性存儲器，可存儲多達 200 組單相測量和計算的變比、勵磁電流、相位、變比誤差、繞組電阻、極性、向量組，以及標題信息（公司、變電站、變壓器制造商、變壓器額定值、儀器序列號、溫度、相對濕度和操作人員姓名）；此外，還可存儲多達 100 個用戶自定義的變壓器設置
計算機軟件	包含 ComLink 軟件，用于將數據下載到 PC、存儲到數據庫并打印報告
測試線	標配一套 6 英尺（1.8 米）長的單相測試線
變壓器繞組相位關系標準	ANSI C57.12.70 - 1978；CEI/IEC 76 - 1:1993 和 Publication 616:1978；AS - 2374，Part 4 - 1982（澳大利亞標準）
安全 / EMC / 振動	符合 IEC - 1010 - 1、CE 和 ASTM D999.75 標準要求
溫度范圍	工作溫度：-4oF 至 131oF（-20oC 至 55oC）；存儲溫度：-58oF 至 140oF（-50oC 至 60oC）
相對濕度	工作濕度：0 至 90% 無冷凝；存儲濕度：0 至 95% 無冷凝
保護裝置	高壓側短路繼電器、瞬態電壓抑制器和氣體浪涌電壓保護器
測量時間	測試單相配電變壓器需 8 至 20 秒
測量方法	符合 ANSI/IEEE C57.12.90 和 IEC 600076.1 (2000) 標準
尺寸	9.5（高）x 4.5（寬）x 1.875（深）英寸（241（高）x 115（寬）x 48（深）mm）
重量	約 3.3 磅（1.5 千克），僅儀器重量，不含測試線
防護儀器攜帶箱	氯丁橡膠材質，帶背帶和可附加的袋子，用于放置通用充電器和 6 英尺（1.8 米）測試線（單相連接，H 繞組兩根線，帶分接的次級繞組三根線）
