測量
|
|
|
測量范圍
|
25 - 2000 ppm(體積 / 體積,H?等效)
|
|
準確度
|
讀數的 ±10% ±25 ppm(H?等效)
|
|
響應時間
|
10 分鐘(達到階躍變化的 90%)
|
|
“復合氣體” 傳感器
|
|
|
相對靈敏度
|
H?:濃度的 *;CO:濃度的 15 ± 4%;C?H?:濃度的 8 ± 2%;C?H?:濃度的 1.5 ± 0.5%
|
|
重復性
|
讀數的 ±5% 或 ±5 ppm(取較大值)
|
|
“僅 H?” 氣體傳感器
|
|
|
相對靈敏度
|
H?:濃度的 *;受 CO、C?H?和 C?H?的干擾小于濃度的 3%
|
|
重復性
|
讀數的 ±5% 或 ±10 ppm(取較大值)
|
|
通信
|
|
|
數字通信
|
RS - 485(接線端子排),隔離至 2000 Vac RMS,用于連接可選控制器進行監控鏈路通信以及遠程通信;通過 RS - 485 使用 Modbus® 或 Hydran 協議輸出氣體水平和氣體變化率(每小時或每天 ppm)
|
|
模擬通信
|
在 25 - 2000 ppm 范圍內使用 4 - 20mA 輸出氣體水平 ppm 值,*大負載 10V,隔離至 2000 Vac RMS
|
|
*報
|
3 種不同*報:氣體*示(高)、氣體*報(高高)和服務*報(電池、傳感器、溫度相關);氣體*報可根據氣體達到的水平或每小時 / 每天的趨勢(氣體水平變化率)設置;3 個干觸點繼電器(C 型,SPDT),常開 / 常閉,3A@250Vac 阻性負載,3A@30Vdc 阻性負載
|
|
手動采樣
|
設有易于操作的外部油樣采樣端口,可配合帶魯爾旋塞的玻璃注射器使用
|
|
特性
|
|
|
顯示
|
背光 LCD,2 行 x 16 字符
|
|
鍵盤
|
用于設置設備和確認*報
|
|
環境條件
|
|
|
工作環境溫度
|
-40°C 至 +55°C(-40°F 至 +131°F)
|
|
工作環境濕度
|
0 - 95% RH,無冷凝
|
|
閥門處油溫
|
使用帶散熱片適配器時為 -40°C 至 +105°C(-40°F 至 +221°F)
|
|
閥門處油壓
|
0 - 700KPa(0 - 100psi),真空耐受力傳感器
|
|
外殼防護等級
|
NEMA Type 4X 認證,符合 IP56 要求
|
|
電源要求
|
90–132 Vac 或 180–264 Vac 可切換,47–63 Hz,*大 475VA
|
|
機械規格
|
圓柱形,可安裝在 1”、1.5” 或 2” 內螺紋 NPT 閥門上;尺寸:直徑 178mm(7”)x 長度 180mm(7 - 1/8”);安裝重量:5.6Kg(12lb); shipping weight:6.9Kg(15lb)
|
|
可選配件
|
非 NPT 閥門適配器;散熱片適配器(1.5”),環境溫度高于 40°C(104°F)或油溫高于 90°C(194°F)時使用;用于安裝和拆卸傳感器的專用管鉗;H201Ci - 1 單通道控制器;H201Ci - C 四通道控制器;控制器的配件 / 選項;用于本地連接筆記本電腦配置系統的 USB 端口(B 型連接器)
|
|
產品訂購部件編號
|
|
|

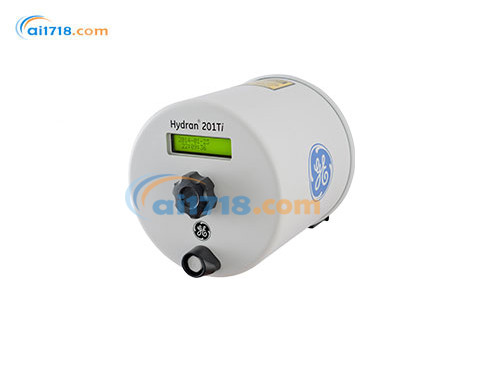

Hydran 201Ti
|
“復合氣體” 傳感器:大量訂購時,特殊申請可為礦物油使用;“僅氫氣” 傳感器:礦物油:H201Ti_CE - H2;天然酯油:不適用;合成酯油:不適用
|
