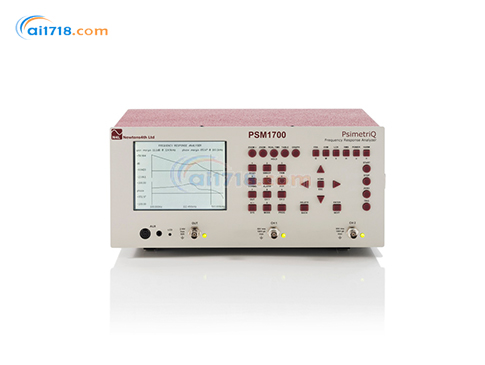

英國N4L(牛頓)　PSM1700頻譜分析儀

型號：PSM1700頻譜分析儀

品牌：英國N4L(牛頓)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

瀏覽過此產品的用戶最終購買了

英國N4L(牛頓)PSM1700頻譜分析儀由愛儀器儀表網代理，PSM1700功能非常全面，應用非常彈性，同時在各種量測功能上也都具備很高的精度?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

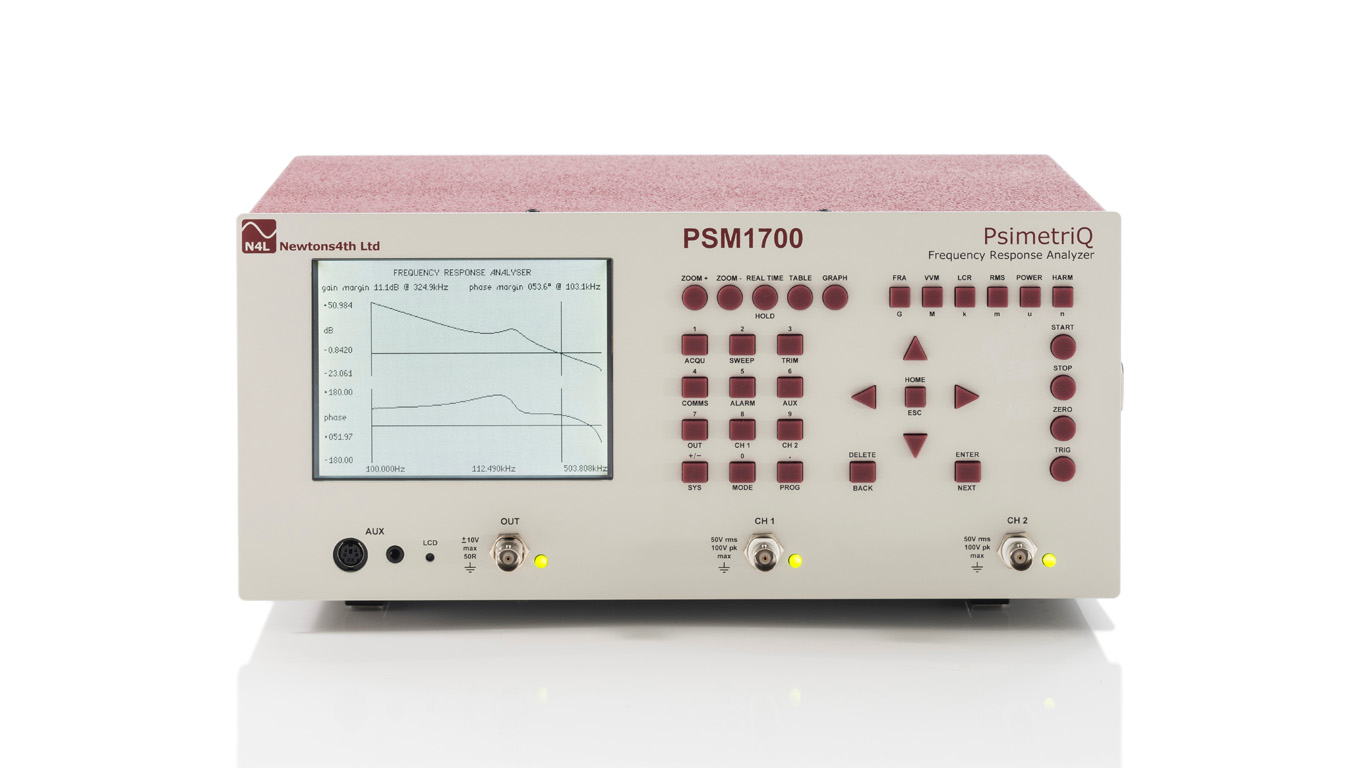

PSM1700頻譜分析儀簡介：
?N4L公司推出的新一代多功能頻譜分析儀，功能非常全面，應用非常彈性，同時在各種量測功能上也都具備很高的精度。
?可隔離及浮接輸入直流2MHz（頻率）有示波器的功能可自動將雜訊和諧波排除掉可做為信號發生器正弦波10mHz~1MHz方波、三角波、鋸齒波 10mHz~1MHz輸出電壓±10mV to ±10V量測均可加上*鈴的功能具有RS-232介面可連接至PC具有PRINTER PORT列印介面，可直接列?。篐P、EPSON、CANON 。
?在上各種不同應用領域的工程設計人員對于的測量設備的要求，不外于更快的測量速度、更大的擴充彈性、和更高的測量精度。

PSM1700頻譜分析儀功能：
?增益和相位的分析
?繞零件的測試
?插入式回轉損失，全部諧波失真比率
?復合式阻抗及L.C.R分析
?寬頻的電力分析
?快速雙頻道寬頻電壓表（示波器）2MHz
?可選擇式的位準表
?可量相位角度
?電壓和電流的波形顯示

PSM1700頻譜分析儀特點：
?可隔離及浮接輸入直流2MHz（頻率）有示波器的功能
?可自動將雜訊和諧波排除掉
?可做為信號發生器正弦波10mHz~1MHz
?方波、三角波、鋸齒波 10mHz~1MHz
?輸出電壓±10mV to ±10V
?量測均可加上*鈴的功能
?具有RS-232介面可連接至PC
?具有PRINTER PORT列印介面，可直接列印：HP、EPSON、CANON

PSM1700頻譜分析儀應用范圍：
?可做為閉路回路回授系統的測試
?繞式零件及變壓器的測試
?可測試ISDN、ADSL、HDSL等變壓器
?可做復合式的阻抗良測
?可做為電力及信號失真的分析
?可做為電力線負載信號的量測
?可做為化學阻抗的規劃分析
?可做為非線性系統的特性分析

1.可做為示波器使用
CHANNELS：2CH（隔離及浮接式）
頻率范圍：DC~2MHZ
*大輸入電壓：500VPEAK（地封峰值）
2.可做為阻抗量測
頻率：100Hz tO 40MHz
阻抗范圍：10Hz tO 100MO
3.相位表功能：
頻率：10mHZ tO 2MHz
相位準確度：0.02°∠100Hz
0. 05°∠1KHz
0.5°∠10KHz
4.可做為增盆相位量測
范圍:10Hz tO 100MHz
-10”dBm tO 15 dBm
5.增盆相位分析:
頻率范圍: 10mHzTo 2MHz
準確度:±0.02db
6.可做為L C R M E T E R JG IMJ 量測
范圍:10PF to 0.1F
1nH to100KH
10mO to 100MO
7.可做為L.C.R.METER量測
頻率范圍:10mhz to 2MHZ
功能:L.C.R.
范圍: 10mHzTo 2MHz
有HPIB(GPIB介面)
可程式化控制,顯示圖形及數據
8.可做變壓器的分析
電感100mH tO 1000H
電壓圈數比1:70000TO 70000:1
電感圈數比1:2000TO 2000:1
顯示:7.5時彩色CRT顯示
9.可做為信號產生器用
正弦波10mHZ tO 2.4MHz
方波`三角波`鋸齒波10MHz ~1mHz
10.任意波形產生器32KBYTESMAX
11.通訊產生器,輸出電壓-10
12.可做為電力計使用可量測W VA PF V A

PSM1700測量規格
相位增益分析儀
測量	電壓，增益（CH1/CH2,CH2/CH1)，增益（dB）補償增益（dB），相位（°）
頻率范圍	10μHz-1MHz
增益精度（dB)	0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz
相位精度	0.025°<10kHz 0.05°+0.00015°/kHz<50MHz
頻率源	發生器或CH1輸入
測量	實時DFT，不會缺失數據
速度	達每秒100個讀值
濾波器	可選低至0.2秒
相位角電壓表
測量	In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric
頻率范圍	10μHz-1MHz
基本精度（AC）	基本精度：0.075%量程+0.075%讀數+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz
LCR表
功能	L,C,R(AC),Q,Tan（δ），阻抗，相位-串聯或并聯
頻率范圍	10μHz-1MHz
電流分流器	外部或選擇IAI2抗阻接口
范圍（外部分流器）	電感1μH-100H 電容100pF-100μF 電阻1Ω-1MΩ
基本精度	0.1%+分流器誤差
掃描能力	所有AC功能
真RMS電壓表
通道	2個（可選第3通道）
頻率范圍	DC-1MHz 1MHz-35MHz僅基頻
測量	RMS,AC,DC,Peak，CF,Surge，dBm
基本精度（AC）	同于PAV+0.05mV
基本精度（DC）	0.1%量程+0.1%讀數+0.5mV
功率表
測量	W,VA,PF,V,A-Total，基本波和積分，功率諧波
頻率范圍	DC,20mHz-1MHz 1MHz-35MHz僅基頻
電流分流器	外部
電流精度	同于電壓+外部分流器精度
功率精度	0.1%范圍+0.1%讀數+外部分流器精度
信號發生器
類型	完全隔離10Vmrs輸出保護-500Vpk，直接數字合成（DDS）
頻率	10μHz-1MHz
波形	正弦波，方波，三角波，鋸齒波，白噪聲
精度（不修剪）	頻率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz
阻抗	50Ω±2%
輸出電平	35mVrms-10Vrms
補償	±10VDC，分辨率20mV
諧波分析儀
掃描	單次或串列諧波
頻率范圍	10μHz-1MHz 5MHz-50MHz僅基頻
測量	諧波，連續THD，差異THD
諧波次數	100
輸入量程
輸入	2或3×500Vpk輸入隔離
連接	隔離BNC
耦合	AC+DC,AC(<10V DC),AV(<500V DC)
大輸入	對地500Vpk
輸入量程	3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV,1V,3V,10V*高壓衰減器
縮放	1×10 ^-9 ～ 1×10 ⁹
量程	全自動，量程往上或手動量程
輸入阻抗	1MΩ
型號
可選型號
PSM3750-2CH	2通道PSM3750
PSM3750-3CH	3通道PSM3750
PSM3750-2CH+IAI2	2通道PSM3750-IAI2
PSM3750-3CH+IAI2	3通道PSM3750+IAI2
IAI2 - 阻抗分析接口
規格
頻率范圍	10uHz到50MHz
測量參數	L,C,R,Z,相位,QF,Tan(δ),串聯和并聯
測量范圍	10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ
基本精度	0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz
內部分流器	5Ω,50Ω,5kΩ,500kΩ
附件和接口
附件
探頭	2通道4根，3通道6根
線纜	輸出線，RST232連接線，電源線
軟件	CommView,PSMComm2
參考資料	校準證書，用戶手冊
接口
RS232	比特率19200，RTS/CTS協議
模擬輸出	雙極性 ±10V 在任何測量功能 - BNC
同步輸出	發生器同步脈沖
外部接口（N4L附件）	2 15針D型母頭
LAN(選件L）	10/100 Base-T 網絡接口自動偵測RJ45
GPIB(選件G)	兼合IEEE488.2接口
系統規格
數據記錄
功能	達4個測量功能供用戶選擇
數據記錄	10ms無縫隙記錄
儲存	RAM或非易失性存儲器達16000個記錄
綜合
顯示	480×272點全彩TFT,白色LED背光
尺寸	92×215×312mm(高×寬×深)
重量	3.3kg(2通道)，3.5kg(3通道)
程序保存	100,通電加載位置 1
掃描保存	2000,任何掃描功能的所有參數
遠程操作	所有功能、控制和數據
溫度	5～40℃環境溫度，20～90%RH 非冷凝
CRMM	90-264Vrms 47-63Hz 30VA max
保修	標準1年，可延至3年
